При нажатии на
открывается диалоговое окно Точечное армирование.
Метод раскладки предназначен для тех случаев, где стандартные методы становятся неэффективными. Этот метод позволяет свободно позиционировать стержень или группу стержней, основываясь на раскладке, выполненной ранее. Раскладка может также быть определена независимо. Описанный метод позволяет расставлять один или более стержней одновременно. При вставке одновременно, по крайней мере, двух стержней пользователь должен задать расстояние между ними и их направление (горизонтально
или вертикально
). Точная раскладка стержней может быть облегчена при помощи характерных точек программы AutoCAD®.
Для стержней, назначенных как вертикальные, и при применении характерных точек для армирования, нужно помнить, что ориентация стержня всегда будет перпендикулярна стержню / оси сегмента.

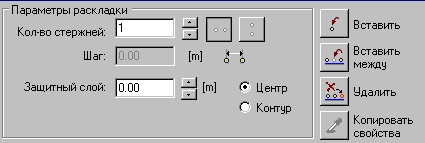

Правая часть диалогового окна содержит иконки, определяющие следующие методы раскладки:
-
Вставить - эта опция позволяет начать задание раскладки. Раскладка состоит в указании, при помощи курсора мыши, последовательных позиций арматуры; в качестве помощи, доступной при определении раскладки, предлагаются характерные точки - точки привязки (программа AutoCAD®); раскладка может также быть определена при помощи командной строки; -
Вставить между - опция позволяет указать два стержня и вставить между ними 1 стержень или группу стержней; при вставке стержня изменяется порядок между указанными стержнями. Если два выбранных стержня были вставлены с помощью точек привязки, то вставленные стержни должны вести себя точно также, как основные, в противном случае добавленные стержни будут вставлены вдоль прямой линии между существующими стержнями; -
Удалить - опция позволяет удалить указанный стержень.
Командная строка (произвольная раскладка)
Тип раскладки: [Обычная/Автоматическая/Произвольная]: Произвольная
Выберите точку привязки или [Изменить свойства / Вставить между / Удалить / Захват / Назад]
Изменить свойства [Номера стержней / Шаг / Ориентация]
Номера стержней <2> : 1
Шаг <0.12> : 0.18
Ориентация <V>: H
Вставка между
Выберите первый стержень Выберите последний стержень или [Назад]
Удалить
Выберите стержень или [Назад].
