Опция позволяет задавать раскладку арматурных стержней в железобетонном элементе конструкции. Опция доступна:
- в меню: Армирование > Армирование - точечное;
- из ленты: ASD - Железобетон > Определение арматуры > Армирование — точечное;
- на панеели инструментов: Назначение - стержни > Армирование – точечное
; - командная строка: RBCR_DISTRIBUTION_POINT.
Диалоговое окно открывается, если была выбрана арматура или был задан номер позиции арматуры в командной строке (по умолчанию предлагается номер последнего заданного стержня).
- Если была выбрана конструктивная арматура, то поля в диалоговом окне заполняются следующими данными:
- диаметр;
- номер позиции;
- соответствующая длина стержня.
- Если была выбрана конструктивная арматура, то поля в диалоговом окне заполняются следующими данными:
- диаметр;
- номер позиции (оба параметра недоступны);
- поле редактирования для задания длины арматуры.
Оно может быть также открыто автоматически при раскладке арматуры. В этом случае диалоговое окно открывается в режиме определения рабочей арматуры с соответствующим диаметром, номером позиции и длиной стержня (параметры недоступны).

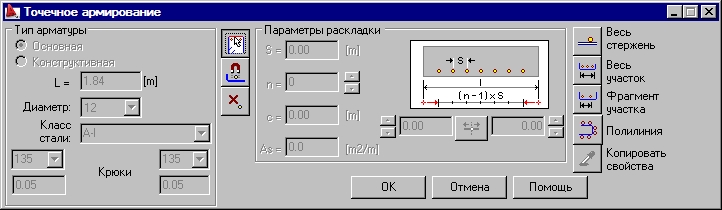

После выбора опции на экране открывается диалоговое окно, показанное ниже.
Данное диалоговое окно разделено на три основные части.
- Левая сторона диалогового окна (поле Тип арматуры) содержит основную информацию об арматуре:
- тип арматуры: основная, конструктивная;
- редактируемое поле, указывается длина арматуры;
диаметр арматуры.
Кроме того, здесь содержится информация о крюках на концах арматурных стержней (начало и конец стержня);
- средняя часть диалогового окна содержит три иконки, при выборе которых изменяется содержимое поля Параметры раскладки с параметрами раскладки арматуры:
- равномерная раскладка арматуры
- автоматическая раскладка арматуры
- произвольная раскладка арматуры Прим.: Автоматическая и произвольная раскладка связаны, что же касается равномерной раскладки, то она не может быть объединена ни с автоматической, ни с произвольной раскладкой арматуры; - в правой части диалогового окна находится группа иконок, которые используются для определения графического режима; выбор этих иконок активизирует различные режимы графического интерфейса.
Диалоговое окно остается видимым все время, пока идет процесс раскладки, это позволяет изменять параметры раскладки арматуры при ее определении. Все методы раскладки стержня могут применяться по отношению только к одной позиции арматуры.
Раскладка данной позиции арматуры завершается нажатием кнопки OK. Впоследствии определяется описание раскладки.
