Типовая конструкция используется для определения раскладки сборных плит в пределах закрытого контура стен и создания армирования для них. Опция доступна:
- меню: Армирование > Элементы конструкции - армирование > Раскладка сборных плит;
- из ленты: ASD - Элементы конструкции > Элементы конструкции - армирование > Раскладка сборных плит;
- на панели инструментов: Элементы конструкции - армирование > Раскладка сборных плит
.
Появится следующее диалоговое окно:
Чтобы создать раскладку сборных плит, поступают следующим образом.
- Нажимают на кнопку Контур точек.

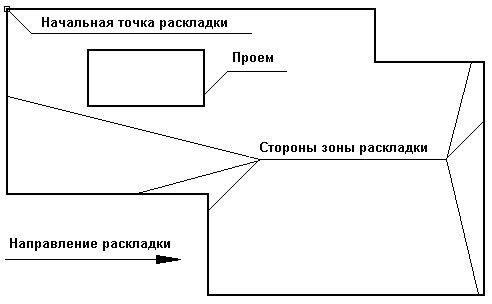

- Пользователь указывает на чертеже элементы, которые определяют основные параметры раскладки плит (см. чертеж ниже):
- стороны области в пределах которой будут разложены сборные плиты (выбранные стороны будут выделены на чертеже красным цветом)
- проемы, которые существуют в пределах зоны раскладки плит
- направление раскладки - путем задания начальной и конечной точек вектора раскладки
- начальную точку раскладки сборных плит (это точка с которой будет начата вся раскладка плит).

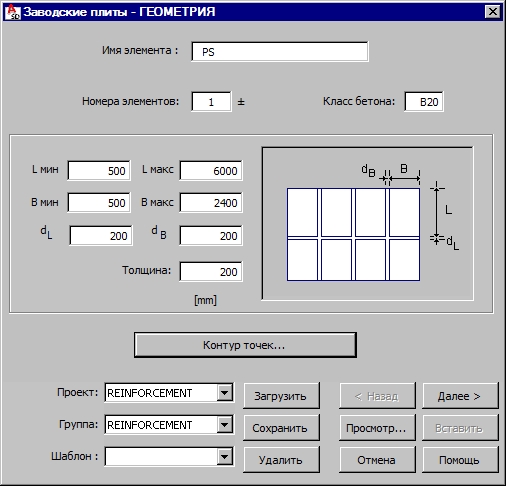

В верхней части диалогового окна находятся следующие данные:
- имя элемента (сборные плиты)
- число созданных элементов (раскладки) – это количество используется в спецификации стали
- марка бетона.
Ниже можно задать интервал изменения размеров отдельной сборной плиты:
- минимально и максимально допустимые длины плиты (Lмин и Lмакс)
- минимально и максимально допустимые ширины плиты (Bмин и Bмакс)
- зазор между соседними плитами (dB и dL).
- Помимо этого, необходимо задать толщину плит.
После определения геометрических характеристик раскладки сборных плит и нажатия на кнопку Далее открывается диалоговое окно Сборные плиты. Армирование.
