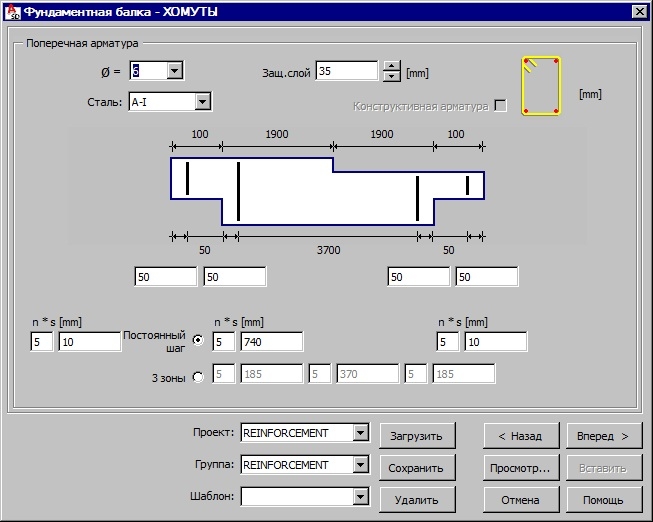

После того, как будут заданы все размеры фундаментной балки, нажимают на кнопку Далее >. Появится следующее диалоговое окно:
Можно выбрать одну из следующих характеристик:
- диаметр арматуры;
- класс стали;
- защитный слой арматуры.
Кроме того, для первого типа фундаментной балки (тип выбирается на закладке Геометрия) необходимо включить опцию Противоусадочная арматура. Если она включена, то во время создания поперечного армирования программа также создаст противоусадочную арматуру, будет расположена в центре высоты сечения балки (создаются два продольных стержня + штыри, шаг котокых равен шагу хомутов).
Опции в нижней части диалогового окна используются для определения параметров распределения хомутов по длине пролета. Доступны следующие методы распределения хомутов в пролёте (так же, как для распределения хомутов в железобетонной балке).
- Постоянный шаг хомутов. При выборе этого метода хомуты будут распределены по длине балки с постоянным шагом, определённым в редактируемом поле s . Распределение хомутов может быть записано так: n * s, где n обозначает количество хомутов, а s – их шаг.
- Три зоны раскладки хомутов. При выборе этого метода вдоль длины пролета будут созданы три зоны армирования хомутами (в пределах каждой зоны шаг хомутов будет постоянным). Раскладка хомутов определяется по формуле n1 * s1 + n2 * s2 + n3 * s3, где n1, n2, n3 обозначают количество хомутов в 1 -ой , 2 -ой и 3 -ей зоне раскладки, а s1, s2, s3 - шаг хомутов в соответствующей зоне. Длины первой и второй зоны раскладки определяются в полях редактирования под схематическим чертежом пролета (см. рисунок ниже).
Кроме того, дополнительно можно определить шаг хомутов у крайних опор балки.
После определения характеристик поперечной арматуры (хомутов) и нажатия на кнопку Далее > на экране появляется диалоговое окно Фундаментная балка. Армирование.
