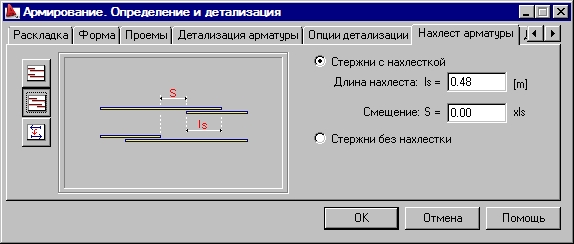

При переходе на закладку Нахлестка в диалоговом окне Армирование. Определение и детализация эта опция будет доступна. Появится следующее диалоговое окно:
Когда рабочая арматура расставлена, может оказаться необходимым использовать нахлестку арматуры. Если длина арматуры превышает значение, заданное в настройках (например, 12 000 мм), то опции, находящиеся на этой закладке позволяют определение нахлестки арматуры (соединение арматурных стержней).
Опции на этой закладке позволяют:
- принять решение, будут ли стержни иметь нахлёстку или нет;
- указать параметры стержней с нахлёсткой.
Если выбрана опция Арматура без нахлёста, то при раскладке арматуры не будет использована нахлёстка. Стержни будут распределены по всей области раскладки, но без учёта максимальной длины стержней (отдельные стержни в раскладке могут быть длинее, чем Lmax) и без нахлестки. Спецификация стали будет содержать информацию о полной длине стержней, умноженной на коэффициент, определённый в диалоговом окне Рабочие настройки (закладка Опции).
Стержни типа ‘LM’ представлены в спецификации в линейных метрах как общая сумма всех отрезков, полученных при раскладке.
Если выбрана опция Стержни с нахлёсткой, то при раскладке будет создана нахлёстка. На закладке могут быть определены следующие параметры нахлестки:
- длина нахлестки (предложенное значение - кратно диаметру арматуры);
- значение смещения, когда нахлестка размещается проходящим способом.
Для изменения положения нахлестки может использоваться опция (зеркальное отражение относительно центра стержня).
