На закладке Элементы описания в диалоговом окне Описание арматуры (стальные профили) определяют такие параметры, как цвета, толщины линий, размеры шрифтов и формы меток описания.

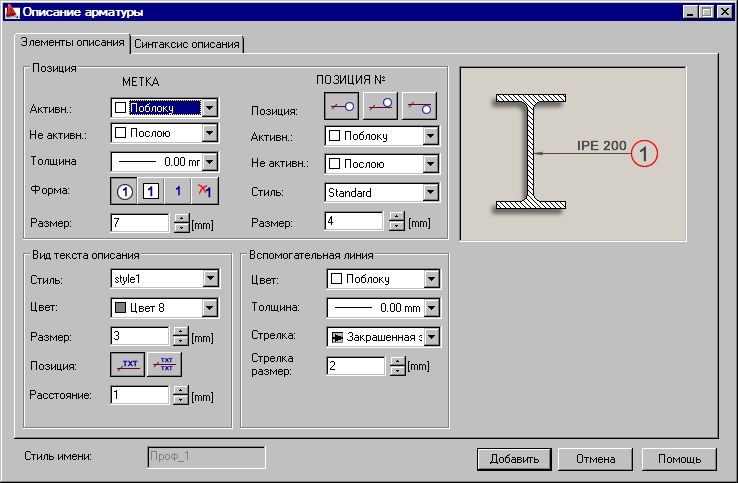

Опции в поле Позиция относятся к ярлыку и номеру в ярлыке (см. рисунок ниже).
Первая колонка содержит параметры, относящиеся к метке.
- цвет активной и неактивной позиции;
- толщину линии;
- форму метки;
- размер метки.
Во второй колонке пользователь может задать параметры номера в метке:
- положение выносной линии по умолчанию,
- цвет активной и неактивной позиции;
- стиль шрифта;
- размер шрифта.
Активная позиция определяется в диалоговом окне Описание арматуры (см. рисунок ниже). Если включена опция Активная в диалоговом окне Описание арматуры, то цвет этой позиции выбирается из списка Активная. Если она выключена в диалоговом окне, представленном ниже, то цвет позиции выбирается из списка Неактивная.
Опции в поле Вид текста описания относятся к описанию, расположенному между позицией (метка) и описываемым стальным профилем:
- стиль;
- цвет;
- размер;
- положение относительно вспомогательной линии (только выше или выше и ниже).
Опции в поле Вспомогательная линия позволяют определять следующие параметры линии, связывающие позицию со стальным профилем:
- цвет;
- высота;
- тип стрелки.
- размер стрелки.
