При выборе пункта Параметры в диалоговом окне Формирование отчета становятся доступными такие опции.

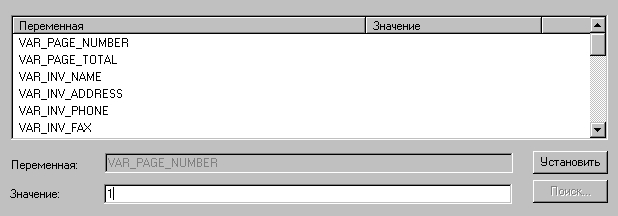

Данное диалоговое окно содержит все переменные, определённые в системе, и их имена.
Переменные используются для формирования заголовка и нижнего колонтитула.
VAR_PAGE_NUMBER – переменная, позволяющая назначить текущую страницу печати. VAR_PAGE_TOTAL - текст предшествует переменной, показывающей общее число страниц (например, Страница 1, Страница 2 и т.д.).
VAR_PAGE_TOTAL – значение этой переменной указывает общее количество страниц печати. Текст, предписанный ей, может быть представлен впереди номера текущей печатаемой страницы, если используется переменная VAR_PAGE_NUMBER.
VAR_DATE, VAR_TIME – этим переменным может быть предписан любой текст и комбинация ключевых слов, представленных ниже (это даёт возможность печати текущей даты/времени на распечатке); допустимые форматы включают:
%A - полное название дня недели (понедельник);
%a - сокращённое название дня недели (пн);
%B - полное название месяца (январь);
%b - сокращённое название месяца (янв);
%c - стандартное представление даты и времени;
%d - день месяца (01-31);
%H - время (24-часовой формат) (00-23);
v%I -время (12-часовом) (01-12);
%j - номер дня года (001-366);
%M - минута (00-59);
%m - месяц (01-12);
%p - местный эквивалент аббревиатуры AM / PM;
%S - второй (00-59);
%U - номер недели года (первый день воскресенье) (00-53);
%W - номер недели года (первый день понедельник) (00-53);
%w - день недели (0-6, воскресенье обозначено как 0);
%X - стандартное представление времени;
%x - стандартное представление даты;
%Y - год и век;
%y - год, указанный без столетия (00-99);
%Z - название временного отрезка;
%% - знак процента.
Стандартное представление даты отображает строка переменных %a%b%d%Y;
Для стандартного представления времени используется строка переменных %H:%M:%S;
Стандартное представление даты и времени отображает строка переменных %a%b%d%H:%M:%S%Y.
Остальные переменные, перечисленные ниже, не содержат никаких других значений, кроме текстов, предписанных им пользователем. Их имена служат только для удобной классификации при форматировании.
В программе Autodesk AutoCAD Structural Detailing - Reinforcement доступны следующие переменные, связанные с печатью:
VAR_INV_NAME – имя инвестора;
VAR_INV_ADDRESS – адресс инвестора;
VAR_INV_PHONE – телефон инвестора;
VAR_INV_FAX – факс инвестора;
VAR_INV_EMAIL – электронный адрес инвестора;
VAR_OFF_NAME – название проектной организации;
VAR_OFF_ADDRESS – адрес проектной организации;
VAR_OFF_PHONE – телефон проектной организации;
VAR_OFF_FAX – факс проектной организации;
VAR_OFF_EMAIL - электронный адрес проектной организации;
VAR_SCALE - масштаб чертежа;
VAR_DRAW_NAME – название чертежа
VAR_FILE – название DWG файла, содержащего чертежи
VAR_DESIGNER – проектировщик;
VAR_VERIF – проверка;
VAR_PROJ_NAME, VAR_PROJ_NUM;
VAR_REV_NAME, VAR_REV_NUM;
VAR_LOGO – путь файла *.bmp.
Эти переменные можно также вставлять при создании пользовательских распечаток. При вставке такой компоновки программа автоматически пополняет список переменных за счет значений, помещенных в диспетчер печати таблицы.
Кроме того, в программе Autodesk AutoCAD Structural Detailing - Steel могут быть использованы следующие переменные, связанные с распечаткой:
VAR_POS – имя позиции;
VAR_SCALE - масштаб чертежа;
VAR_PART - имя детали;
VAR_MATERIAL – материал детали;
VAR_LENGTH – длина детали;
VAR_WEIGHT – вес детали;
VAR_PAINTAREA – площадь окраски;
VAR_QUANTITY – количество элементов данной позиции в проекте.
