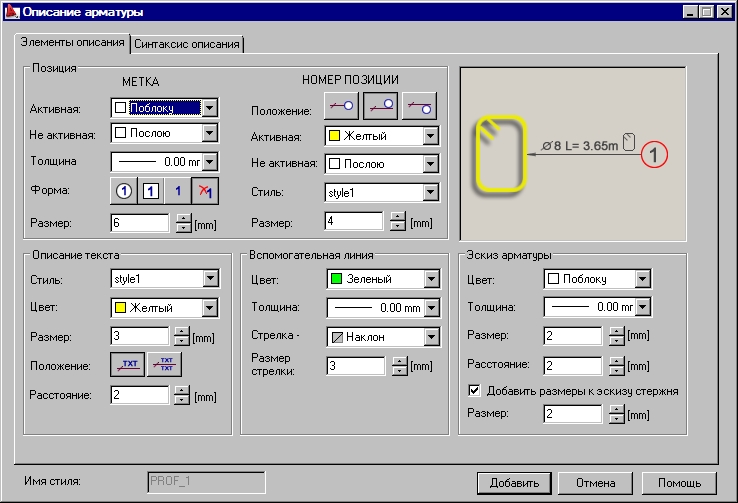

При выборе закладки Элементы описания, открывается диалоговое окно Описание арматуры (форма стержня), представленное на рисунке ниже.
Опции, включенные в поле Позиция, содержат основные параметры, относящиеся к метке и номеру позиции (см. чертеж ниже).
В поле позиция указывают параметры метки:
- цвет активной и неактивной позиции;
- толщину линии;
- форму метки;
- размер метки.
Во второй колонке можно выбрать параметры положения числа, содержащегося в метке:
- положение выносной линии по умолчанию;
- цвет активной и неактивной позиции;
- стиль шрифта;
- размер шрифта.
Активая позиция задается в диалоговом окне Описание арматуры (см. рисунок ниже). Если опция Активная включена в диалоговом окне Описание арматуры, то цвет данной позиции доступен в списке Активная. Если опция не включена, то цвет данной позиции выбирается из списка Неактивная.
Опции, включенные в поле Описание текста, относятся к тексту, помещаемому между позицией (меткой) и описанием арматуры:
- стиль;
- цвет;
- размер;
- тип шрифта, цвет, размер и положение: над или над и под линией и вертикальное смещение по отношению к вспомогательной линии.
Опции, находящиеся в поле Вспомогательная линия, позволяют задавать следующие параметры линии, соединяющей позицию с арматурой:
- цвет;
- высота;
- тип стрелки.
- Кроме того, имеется параметр для определения размера стрелки.
Опции, находящиеся в поле Эскиз арматуры, позволяют задавать параметры эскиза описываемой арматуры:
- цвет и толщина линии, формирующей эскиз;
- размер символа;
- Расстояние по вертикали до текста описания.
- В нижней части данного поля находится опция Добавить размеры к эскизу стержня. Когда эта опция включена, и описание стержня содержит его эскиз, то размеры отдельных участков арматурного стержня показываются на этом эскизе.
