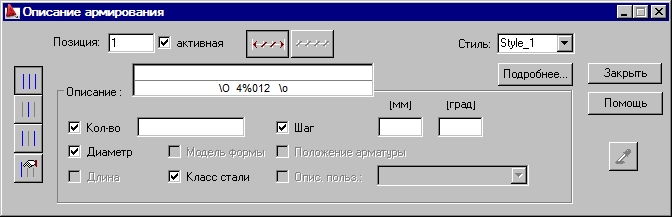

Этот параметр используется для определения арматуры и ее раскладки (путем снятия выделения с переменных в синтаксисе описания). После того, как будет завершено определение и раскладка и их параметры, откроется такое диалоговое окно.
Описание радиальной раскладки всегда обозначается линией в форме арки, представляющей угловой или линейный шаг концов стержней. Размерная линия может быть полной (описывает раскладку по всей окружности) или частичной (описывает указанные стержни в части области и имеет стрелки на концах, указывая, где она продолжается вдоль окружности).
Синтакс описания для радиальных стержней содержит дополнительную переменную (%deg), описывающую угловой шаг стержней.
Полярные раскладки создаются с разделением на зоны. Распределённые стержни описываются прямой размерной линией.
В диалоговом окне содержатся следующие опции:
- все элементы представлены на чертеже заданной раскладки арматуры;
- представлен только средний элемент раскладки в данной зоне (остальные элементы невидимы);
- представлены только крайние элементы раскладки в заданной зоне (остальные элементы невидимы);
- указывает графически на элементы раскладки.
Созданной раскладке арматуры придаётся описание, сектор за сектором (сектор – это часть контура, автоматически распознаваемая программой, с такой же раскладкой).
