Опция используется для создания линейного элемента (сечение железобетонного элемента конструкции с заданной длиной, например жб кольцевые балки). Создание линейного элемента выполняется в два этапа:
- создается и сохраняется сечение на диске (в базе данных)
- вставляется сечение на чертеже с заданием длины и шага поперечных стержней.
Опция доступна:
- меню: Армирование > Элементы конструкции - армирование > Создать линейный элемент;
- из ленты: ASD - Элементы конструкции > Элементы конструкции - армирование > Создать линейный элемент;
- на панели инструментов: Элементы конструкции - армирование > Создать линейный элемент
.

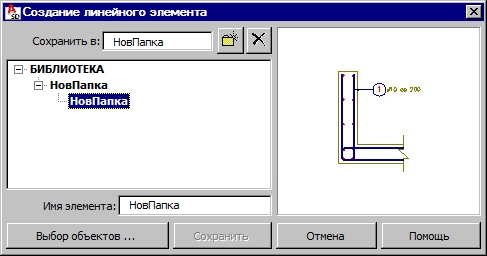

Появится следующее диалоговое окно:
Для правильного создания линейного элемента и сохранения его на диске необходимо:
- указать папку, где будет сохранен линейный элемент (имя папки отображается в поле Сохранить в);
- задать имя линейного элемента в поле Имя элемента;
- указать на экране элемент (блок элементов чертежа) после нажатия кнопки Выбор объектов; такой элемент будет сохранен на диске (таким образом создается база данных линейных элементов).
