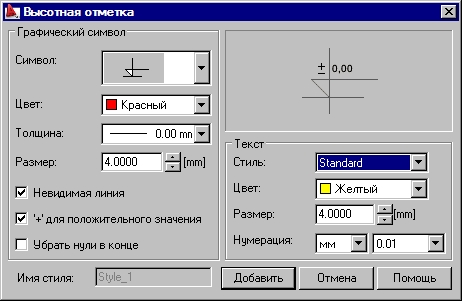

Диалоговое окно используется для создания нового или изменения существующего стиля высотной метки. Диалоговое окно Высотная отметка открывается при выборе пункта высотной отметки в разделе Символ диалогового окна Стили символов и нажатии на кнопку Новый или Изменить.
В поле Графический символ расположены параметры отображения символов отметок на чертеже: тип, цвет, размер и толщина линии символа.
Ниже находятся две опции:
- Невидимая линия - при выборе этой опции символ высотной отметки и чертеж будут представлены невидимой линией, соединяющей символ высотной отметки с отметкой железобетонного элемента. Если опцию выключить, то символ высотной отметки будет показан без каких-либо дополнительных линий.
- '+' для положительного значения - при выборе этой опции знак "+" будет стоять перед положительными значениями высотных отметок, в противном случае его не будет.
Опции в поле Teкст относятся к описанию высотной метки, находящемуся в ее символе. Здесь определяют стиль шрифта, его цвет и размер. Дополнительно можно выбрать единицы, используемые для отображения значений отметки и точность (число десятичных знаков).
Добавьте новый стиль описания высотной метки, задайте имя стиля высотной метки (в поле Имя стиля) и нажмите на кнопку Добавить.
