Опция позволяет задавать/изменять символы осей, отметок и разрезов. Опция доступна:
- в меню: Армирование > Графические элементы > Стили - графические элементы;
- из ленты: ASD - Железобетон > Настройки > Стили графических элементов;
- командная строка: RBCT_DEF_SYMBOL_STYLE.

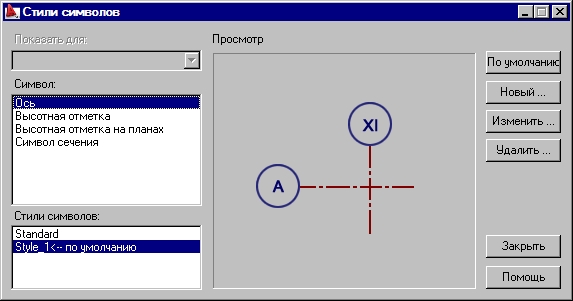

После выбора опции на экране открывается диалоговое окно, показанное ниже.
Программа предлагает следующие типы символов, которые используются для элементов железобетонных конструкций (они показаны в поле Символ данного диалогового окна):
- символ оси;
- высотная отметка;
- высотная отметка на планах;
- символ сечения.
Для каждого типа символов в программе задается стандартный тип. После выделения типа и стиля символа показывается текущий вид символа оси, отметки или разреза в центральной части диалогового окна (в поле Просмотр).
На правой стороне диалогового окна помимо стандартных OK, Отмена и Помощь размещены следующие кнопки:
- По умолчанию – с помощью этой кнопки по умолчанию назначается выбранный для осей, отметок и разрезов стиль;
- Новый - при нажатии на эту кнопку открываются диалоговые окна Ось, Высотная отметка, Высотная отметка на планах или Символ сечения, создаются новые стили графических объектов (на основе существующих).
- Изменить - при нажатии на эту кнопку открываются диалоговые окна Ось, Высотная отметка, Высотная отметка на планах или Символ сечения, гдеможно изменять выбранные типы существующих обозначений.
- Удалить – выделенный стиль удаляется из списка в поле Стили символов.
