Описание арматуры

Эта опция используется для окончательного выбора описания арматуры.

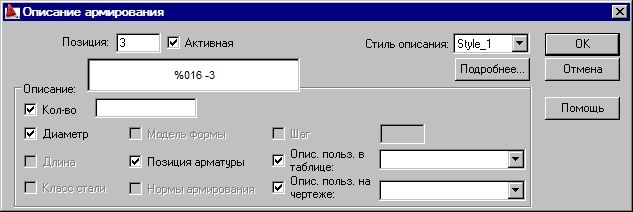

Появится следующее диалоговое окно:

Прим.: При нажатии на (Изменить описание арматуры), станут доступными две опции:

• Стиль описания (используется для изменения стиля выбранной арматуры).
• Кнопка Подробнее..., при нажатии на которую открывается диалоговое окно для изменения стиля описания арматруы (формы).

Опции, находящиеся в этом диалоговом окне, формируют заключительный вид описания и раскладки арматуры. Это достигается включением/выключением активных переменных, входящих в заданный синтаксис.

ПРИМЕЧАНИЕ.

• Форма арматуры может быть описана только для отдельной позиции, другими словами, два или более стержней не могут быть описаны одновременно;
• Поле редактирования Чuсло позволяет пользователю вводить – с клавиатуры - конечное число арматурных стержней, которое будет использоваться непосредственно в итоговой спецификации арматуры. Объем арматуры, указанной при определении стержней больше, чем количество, получающееся в результате последующей раскладки этого стержня и эта арамтура будет представлена в спецификации. Количество стержнейдолжно быть представлено в виде уравнения, например, 2 * (8 + 4).
• в поле редактирования Шаг пользователь может ввести значение шага, несмотря на то, что раскладка арматуры пока не определена. Это поле редактируется при условии, что переменная “%spa” входит в состав описания формы арматуры. Это - только статический параметр, который служит для информативной цели и применяется в спецификации арматуры, которая использует шаг. Однако, нужно помнить, что, если пользователь ввел значение шага в это поле, то независимо от действительного значения шага стержня в элементе конструкции, значение, заданное в диалоговом окне, будет принято в спецификации;
• опция Активная. Если опция включена, то это приводит к включению арматуры в спецификацию. Это означает, что при первом описании арматуры опция будет активна. Когда та же самая арматура описывается повторно, опция выключится сама. Существует возможность предупредить (при описании одной и той же арматуры дважды) дублирования количества арматурных стержней при подготовке спецификации. Описание активной и неактивной арматуры на общем чертеже может отличаться. Для этого используют параметры в диалоговом окне Описание формы арматуры.
• Поля для определения пользователем описаний на чертежах и в таблицах позволяют вводить любой текст для описания арматуры. Описание будет присутствовать на чертежах (в т.ч. в описаниях стержней на чертеже) и в таблицах (только в спецификациях арматуры). Введенный текст сохраняется в списке выбора, чтобы потом им можно было снова воспользоваться. Можно также применять текст, взятый из библиотеки стандартных описаний. Эти описания имеют стиль текста, описывающего арматуру. Описание пользователя может быть представлено на экране несколькими строками, тогда применяются механизмы, применяемые в программе AutoCAD. Описание пользователя вместе с выносной линией и меткой образуют один объект. Такой объект может быть отредактирован (перемещен, повернут); чтобы выполнить это, следует применить сначала опцию EXPLODE в программе AutoCAD © Structural Detailing.
• Стиль описания арматуры выбирается в списке Стиль описания. Список содержит все определенные для данного типа арматуры описания (первым в списке стоит значение по умолчанию, выбранное в диалоговом окне Описание формы арматуры. Перед тем, как описание арматуры будет вставлено в чертеж, необходимо изменить параметры стиля описания арматуры. Чтобы открыть диалоговое окно Описание арматуры, где изменяется стиль описания, нажимают на кнопку Детали... (примечание: изменения коснутся только одного описания арматуры).

Прим.: Выбор любой из этих выше перечисленных опций зависит от заданного в диалоговом окне Описание формы арматуры синтаксиса описания. Если, например, символ стержня нужно включить в его описание, то необходимо открыть диалоговое окно описания формы арматуры, выбрать тип описания арматуры (напр-р, Форма стержня), нажать на кнопку Изменить, включить опцию Символ арматуры на закладке Синтаксис описания, нажать на кнопку со стрелочкой. Переменная, обозначающая символ стержня, добавиться в поле Описание. Затем нажимаем на кнопку Добавить.
