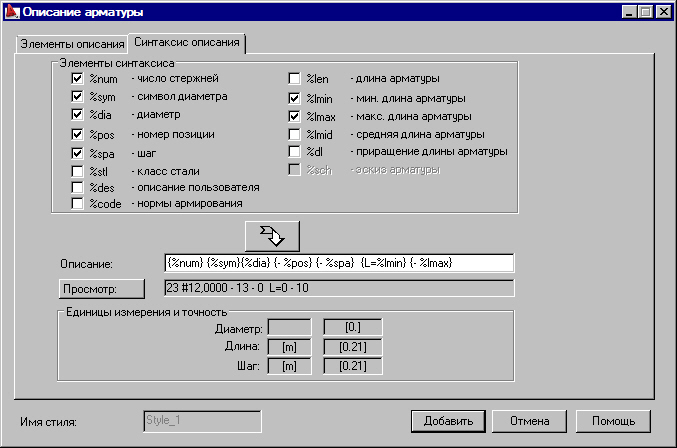

При выборе закладки Синтаксис описания, открывается диалоговое окно Описание арматуры (эскиз стержня с переменной L), представленное ниже. Опции, находящиеся на этой закладке, используются для задания синтаксиса эскиза арматуры, описание которой находится вне контура опалубки.
Выбирая соответствующие компоненты описания эскиза, содержащиеся в поле Элементы синтаксиса, пользователь может переместить их в поле Описание (нажимая стрелку, расположенную в средней части диалогового окна), где переменные могут быть свободно размещены вместе с текстами, символами и т.д., указанными пользователем. Пример описания: F10 каждые 15 см длина = 2,0 м.
Описание может состоять из двух частей, следовательно, доступны два поля редактирования. Это описание основывается на числовых значениях, сохраняемых как постоянные, и реагирует на изменения в рабочих настройках (изменение единиц, разрядности). Примечание: единицы измерения не отображаются в просмотре.
Ниже поля с описанием приводится информация о единицах и разрядности, применяемых при отображении данного значения.
Список переменных, включенных в описание символа арматуры следующий:
%num - число арматурных стержней;
%sym - обозначение диаметра;
%dia - диаметр;
%pos - номер позиции арматуры;
%spa - шаг;
%stl - класс арматуры;
%len - длина арматуры;
%lmin - минимальная длина арматуры;
%lmax - максимальная длина арматуры;
%lmid - средняя длина арматуры;
%dl - приращение длины арматуры;
%sch - символ арматуры;
%des - описание пользователя.
Опция Описание пользователя позволяет добавлять текст к описанию арматуры, заданный в диалоговом окне Описание арматуры (для продольной и поперечной, точечной арматуры, раскладки арматуры и т.д.).
