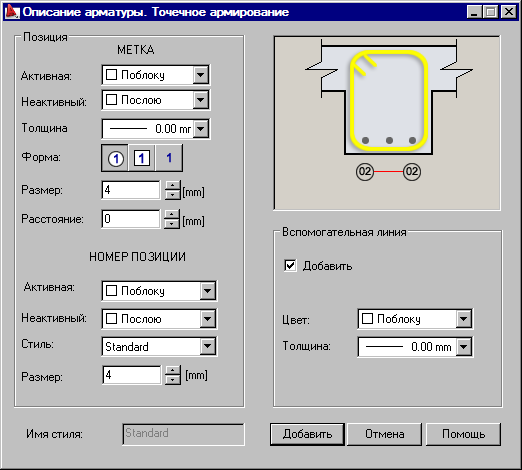

Данное диалоговое окно используется для определения параметров описания стержней в сечении. Диалоговое окно для определения описания раскладки точечной арматуры открывается, если выбрать соответствующую категорию в диалоговом окне Описание формы арматуры и нажать на кнопку Новый или Изменить.
Опции в поле Позиция содержат основные параметры метки вместе с позицией, которую содержит метка.
Первая колонка содержит параметры, относящиеся к метке:
- цвет активной и неактивной позиции;
- толщину линии;
- форма метки;
- размер метки;
- расстояние между метками для описания распределения стержней в несколько слоев.
Параметры Номера позиций:
- цвет активной и неактивной позиции;
- стиль шрифта;
- размер шрифта.
В поле Вспомогательные линии выбирают опцию для добаления вспомогательной линии, чтобы нарисовать эту линию между выбранными метками. Параметры данной линии:
- цвет;
- толщина.
