Диалоговое окно используется для определения нового или изменения существующего стиля описания условного обозначения сварного шва.

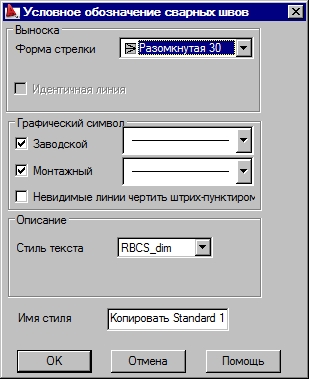

При нажатии на кнопку Создавть или Изменить открывается диалоговое окно Условные обозначения сварных швов в категории Символы сварки диалогового окна Стили описания. Это окно открывается также, если выбрать команду Изменить свойства отображения в контекстном меню на листе редактирования при выборе сварного шва.
В данном диалоговом окне могут быть заданы следующие параметры:
- в нижней части диалогового окна находится редактируемое поле, в котором пользователь может указать название стиля;
- Форма стрелки - это список доступных стрелок, в котором пользователь может выбрать нужную; доступна пользовательская (произвольная) форма;
- Стиль текста – эта опция даёт возможность выбрать шрифт, который будет применен в описаниях;
- Графический символ - для плоских чертежей, она может отображать графическое обозначение сварного шва с помощью одной из линий, как показано на рисунке ниже.
Эти линии могут принимать различную форму в зависимости от способа изготовления сварки – заводского или монтажного. Толщина линии и цвет допускаются такими же, как для выносной линии.
