Сверления

Опция позволяет создавать отверстия для болтов.

Диалоговое окно Отверстия доступно:

• в меню: Сталь > Механическая обработка > Отверстия/болты;
• из ленты: ASD - Модель > Болты/Сварка > Отверстия/болты;
• на панели инструментов: Обработка II > Отверстия/болты;
• командная строка: RBCS_DRILL.

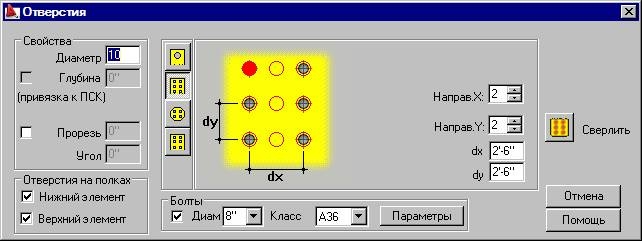

В этом диалоговом окне можно определить следующие параметры

• В левой части окна можно задать основную информацию о болтовых отверстиях:

  если включена опция Глубина, то становится доступным поле редактирования, в котором пользователь может задать глубину сверления; если опция отключена, отверстие будет просверлено насквозь;

  если включена опция Прорезь, то создаваемое отверстие будет иметь форму прорези; тогда становятся доступными два поля редактирования, в которых пользователь задает соответственно длину прямоугольной части отверстия и угол поворота; если опция Прорезь отключена, отверстие будет круговым;

  если включены опции Нижняя полка или Верхняя полка, то сверления будут позиционированы в нижней или верхней полке сечения профиля.

• В центре можно выбрать один из возможных режимов определения болтовых отверстий/ сверлений (выбранный режим представлен на чертеже):

  одно отверстие для болта;

  прямоугольная расстановка отверстий и сверлений с одинаковым расстоянием друг от друга обоих направдениях; для этого типа определяют следующие параметры:

  • число рядов и столбцов отверстий / сверлений (направление X и направление Y);
  • расстояния между рядами и столбцами отверстий/ сверлений (dx и dy);
  полярная расстановка отверстий и сверлений (отверстия будут определены по дугие или окружности); для этого типа определяют следующие параметры:
  • количество отверстий / сверлений;
  • радиус окружности, на которой будут лежать центры отверстий/ сверлений;
  • угол между последовательными отверстиями / сверлениями; если выбрана опция Авто, то отверстия будут расположены вдоль всей длины окружности, а угол будет определён автоматически;
  прямоугольная расстановка отверстий и сверлений с разным расстоянием друг от друга; для этого типа определяют следующие параметры:
  • число рядов и столбцов отверстий / сверлений (направление X и направление Y);
  • расстояния между последовательными отверстиями / сверлениями в вертикальных и горизонтальных рядах (dx и dy) (например, 50 75 50 100).
• Ниже расположена опция Болты, если она отключена, болты не будут помещены в отверстия (все поля редактирования недоступны). Если опция включена, болты будут помещены в отверстия, и станут доступными поля для задания таких параметров, как диаметр и класс. При нажатии на кнопку Параметры открывается диалоговое окно Параметры болта.
• (Сверлить) - на эту иконку щелкают для того, чтобы указать объекты, в которых должны быть проделаны отверстия для болтов на основании параметров, заданных в диалоговом окне.

Диалоговое окно открывается, показывая параметры отверстия или болты, созданные ранее.
