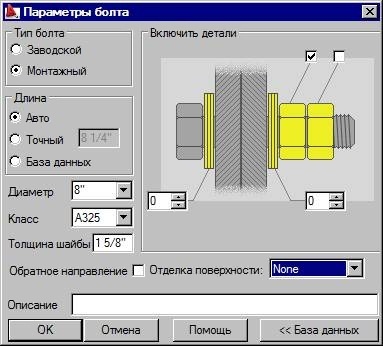

Диалоговое окно Параметры болта открывается при нажатии на кнопку Параметры в диалоговом окне Отверстие
Слева находится основная информация о применяемых болтах:
- тип (заводской, монтажный);
- Длина
- Авто - определяется автоматически;
- Точный - произвольного значения;
- База данных - выбирается или рассчитывается по данным выбранной базы данных болтов (см. Принципы расчета длины болта).
- Диаметр;
- Класс;
- Толщина шайбы - в программе Autodesk AutoCAD Structural Detailing болты генерируются вместе с шайбами, а толщина шайбы учитывается при расчете длины болта;
- Обратное направление - при выборе этой опции изменяетя направление болтов в отверстиях; эта операция изменяет положение шапки болтов, гаек, шайб, без изменения расположения отверстий;
- Отделка поверхности - эту опцию используют при выборе типа отделки поверхности болта в списке, составленном пользователем в диалоговом окне Настройки проекта на закладке Материалы;
- Описание.
В правой части диалогового окна предусмотрено поле Включение детали. Если опция в этом поле включена, то она вызывает добавление соответствующей детали, такой как:
- одной или двух гаек;
- шайб: шайбы головки или шайбы гаечные.
Нажатие на кнопку База данных открывает нижнюю панель диалогового окна Параметры болта. Она включает в себя таблицу с данными по болтам, гайкам и шайбам, доступным из выбранной папки болтов.
