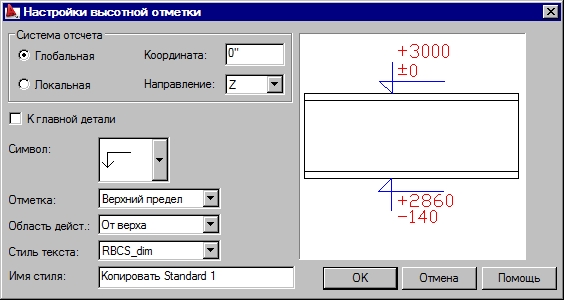

Диалоговое окно используется для создания нового стиля или изменения существующего стиля описания высотных отметок; высотная отметка состоит из символа и координаты.
Данное окно открывается при нажатии на кнопку Создать или Изменить в диалоговом окне Стили описания для категории Высотные отметки.
В данном диалоговом окне могут быть заданы следующие параметры:
- нижняя часть диалогового окна содержит редактируемое поле, в котором пользователь может указать название стиля
- в поле База отсчёта пользователь может выбрать систему координат (глобальную систему координат схемы или локальную систему координат элемента), являющуюся базисом для определения отсчёта высоты (координаты) и направления;
- если опция К главной детали включена для сборок или групп, то пределы определяются для главной (основной) детали группы, а не для группы в целом;
- поле Символ позволяет сделать выбор одного из символов отметки по высоте, поставляемых вместе с программой;
- поле Отметка позволяет выбрать часть кромки элемента, на которой будет создана высотная отметка. Символы создаются автоматически в наиболее удалённой точке вдоль выбранного направления; список содержит следующие опции: верхний предел, нижний предел или оба;
- в поле Простирание пользователь может определить точку соединения между символом и кромкой образмериваемого элемента: сверху, снизу, выровнено;
- Стиль текста – позволяет выбор текста для применения в описаниях.
Символы располагаются у кромок элемента, для которого назначаются размеры (внутри размерных линий).
