Опция позволяет определять стили размеров элемента.
Она доступна:
- в меню: Сталь > Стили > Стили размеров;
- из ленты: ASD - Чертежи > Настройка > Стили размеров;
- командная строка: RBCS_DIM.
Определение размеров заключается в позиционировании элементов, перечисленных ниже, в двумерную проекцию позиции:
- геометрические размеры: линейные размеры отдельных элементов или элементов, соединённых вместе для создания цепи элементов, дуговые , угловые , диаметральные и радиальные размеры;
- символы и имена: условные обозначения типа сварного шва, символы болтового соединения (отверстия), высотные отметки, обозначения сборок и групп (типы профилей, позиции), и т.д.;
- комментарии или надписи (дополнительный текст): переменные, описывающие созданные виды и представленные объекты (название, масштаб и т.п.), тексты пользователя.
Определение размеров выполняется автоматически на основе настроек, заданных пользователем; можно также изменять созданные размерные линии и их описания. Определение размеров может выполняться в пределах контура редактирования. Все размерные элементы (размерные линии, стиль текста, окончания размерных линий и т.д.) задаются в стилях определения размеров, доступных в программе AutoCAD®.
Пользователь может определить любое число стилей определения размеров. Следует помнить, однако, что каждый из определённых стилей принадлежит к одной из трёх категорий, относящихся к типу позиции чертежа (одиночная деталь, сборка, группа, схема - группа элементов, составляющая модель конструкции).
Стиль определения размеров включает:
- стиль определения размеров программы AutoCAD®, который следует применить;
- элементы и проекции элементов, в которые должны быть включены отдельные элементы;
- способ размещения элементов на чертеже.
Набор определённых стилей сохраняется в формате DWG или в шаблоне (файл DWT).

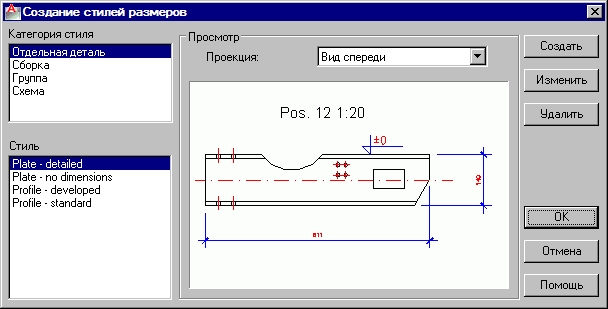

В данном диалоговом окне, когда один из типов позиций чертежа выбран в поле Категория стиля, он позволяет представить стили, определённые для этого типа позиции; после выделения одной из категорий, предусмотренных в поле Стиль, на экран выводятся все определённые стили для выбранной категории. Предварительный просмотр выбранного стиля показан в поле Просмотр. Для каждого стиля имеются разные настройки, определённые для любого доступного вида элемента (вид сверху, вид спереди, вид сбоку, трёхмерное представление).
Один из стилей, определённых для каждой позиции чертежа, выбирается в качестве стиля по умолчанию; это значит, что данный стиль будет предложен по умолчанию при определении шаблона чертежа. Этот стиль можно изменить, если сначала выделить его в пределах заданной категории и нажать на кнопку По умолчанию.
В правой части окна расположены такие кнопки:
Создать – открывается диалоговое окно Настройки стиля размеров, в котором пользователь может определить новый стиль для выбранной категории. Название нового стиля и все его настройки наследуются от стиля, выбранного ранее.
Изменить – открывается диалоговое окно Настройки стиля размеров, в котором пользователь может изменить настройки выбранного стиля.
Удалить – выбранный стиль удаляется из списка стилей, доступных для данной категории.
