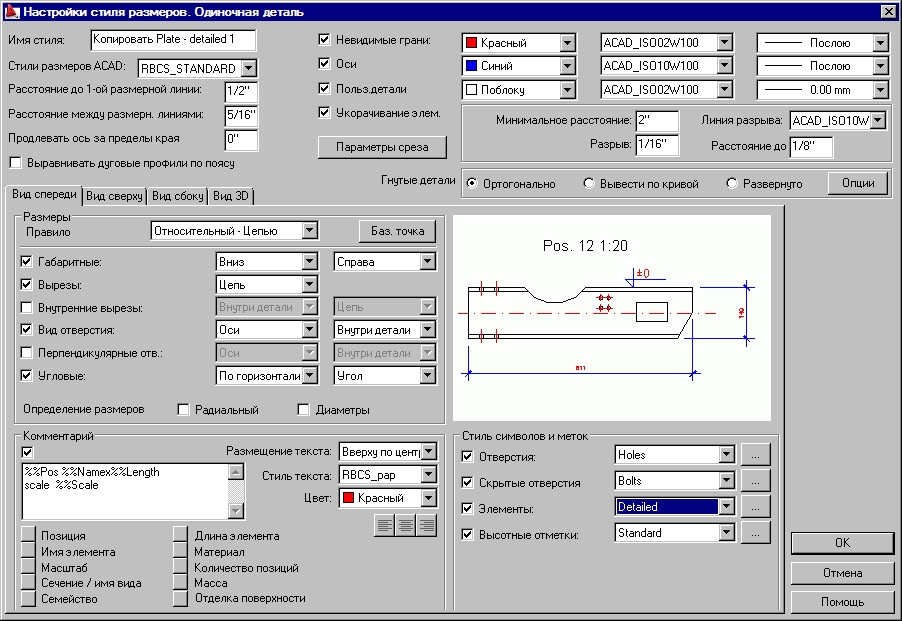

Диалоговое окно используется для определения нового стиля или изменения существующего стиля образмеривания. Диалоговое окно Настройки стиля размеров открывается после нажатия на кнопку Создать или Изменить в диалоговом окне Создание стилей размеров.
Содержимое этого окна зависит от категории, выбранной в диалоговом окне Создание стилей размеров. В той части окна, где описываются геометрические размеры, есть существенные отличия. Вид диалогового окна также будет существенно отличаться от других, если выбрана категория Схема расположения.
Данное диалоговое окно условно делится на несколько частей (считая от верха диалогового окна):
- общая часть – здесь определяются одинаковые параметры для всех категорий;
- параметры простановки размеров гнутых деталей;
- часть, где задаются параметры геометрических элементов, для которых нужно проставить размеры; если включить опции на любой из этих закладок (Вид спереди, Вид сверху, Вид сбоку, Вид 3D), то выбранному на чертеже элементу будут проставлены размеры; в полях выбора пользователь может определить параметры образмеривания;
- поле, которое отображает предварительный просмотр определяемого в данный момент стиля;
- часть, в которой автоматически создаются дополнительные тексты (комментарии) для видов;
- часть, в которой определяются стили описаний и условных обозначений – она позволяет задать символ, который должен быть создан автоматически в выбранном стиле; нажатие одной из кнопок (…) открывает диалоговое окно, используемое для определения стилей описания, определяющих характер представления описания или символа на чертеже.
