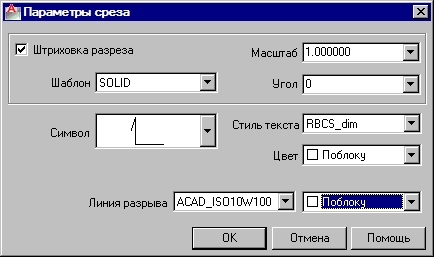

Данное окно открывается при нажатии на кнопку Параметры среза в диалоговом окне Настройки стиля размеров.
Если опция Штриховка разреза включена, то поверхности заштрихованы и выглядят как разрезы через стенки элемента.
Возможно определение следующих параметров штриховки:
- Шаблон – список узоров, доступных в программе AutoCAD®;
- Угол - список, содержащий значения угла наклона узора штриховки;
- Масштаб – список величин масштаба, благодаря которому узор штриховки способен увеличиваться или уменьшаться.
В верхней части диалогового окна можно определить параметры разреза вдоль элементов:
- символ разреза,
- стиль и цвет текста,
- стиль и цвет линии разрыва.
