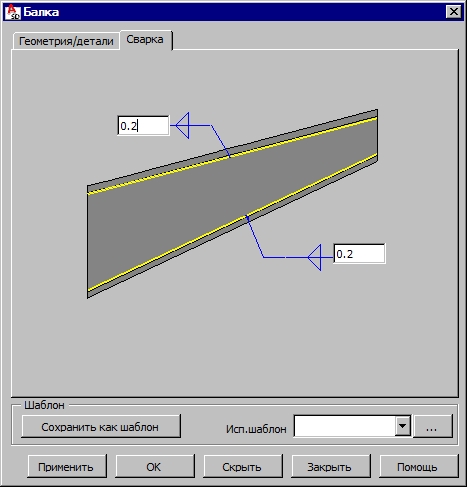

После создания размеров составной балки и перехода на закладку Сварка на экране появляется диалоговое окно, представленное ниже.
Двусторонная сварка:
- двутавр
- между стенкой и верхней полкой;
- между стенкой и нижней полкой;
- тавровое сечение - между стенкой и верхней полкой.
Внизу диалогового окна находится поле подбора Шаблон, которое содержит созданные пользователем шаблоны (схемы) составных балок. После создания геометрии составной колонны можно её сохранить, напечатав имя в поле Шаблон и нажав на кнопку Сохранить как шаблон. В дальнейшем при создании составной балки после выбора имени сохранённого шаблона, все параметры в диалоговом окне будут точно такими же, какими они были сохранены в шаблоне.
Внизу диалогового окна расположены следующие кнопки:
- Применить – созданная составная балка генерируется на чертеже, диалоговое окно не закрывается; это позволяет проверить, была ли балка создана правильно;
- OK – составная балка генерируется, а диалоговое окно закрывается;
- Скрыть – диалоговое окно исчезает с экрана; чтобы вернуть его на экран, на клавиатуре нажимают на клавишу Esc;
- Закрыть – диалоговое окно закрывается, но колонна не генерируется.
