Пример создания составной балки

Прим.: Составная балка была определена в трехмерной раме, описанной в разделе Пример определения трехмерной рамы.

Порядок определения составной балки:

1. Открываем проект трехмерной рамы (см. Пример определения трехмерной рамы).
2. Выбираем опцию Балка .
3. В диалоговом окне Балка на закладке Геометрия/детали:
   • выбираем двутавровую балку ;

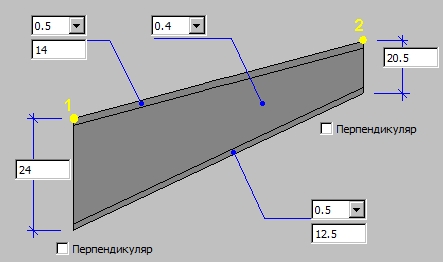

   • задаем размеры балки, как показано на рисунке;

   • выключаем опции Перпендикуляр в начале и в конце балки (для точек №1 и №2).
4. Переходим на закладку Сварка и определяем толщину сварных швов, соединяющих стенку с полками; принимаем толщину сварного шва равной 0.24 дюйма.
5. Нажимаем на кнопку Сохранить как шаблон (открывается дополнительное диалоговое окно, в котором может быть указано имя шаблона, например Составная балка - балка 24/20.5, и он будет сохранён во внешнем файле) – при последующих открытиях диалогового окна для создания составной балки (балка), это имя будет доступно в списке в поле Шаблон.
6. Нажмаем на кнопку ОК.

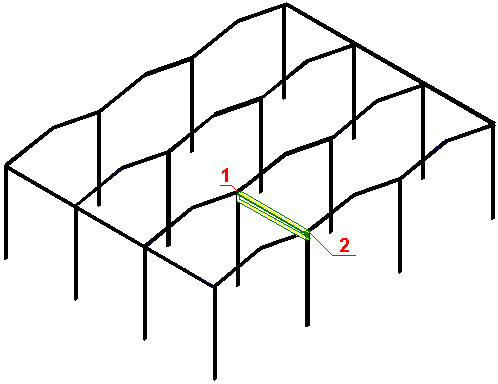

7. В области рисования указываем положение точки 1 (начало балки) и точку 2 (её конец), как показано на рисунке.

Составная балка, созданная в 3D раме, представлена на рисунке.
