При выборе опции Параллелепипед в диалоговом окне Проектные оси диалоговое окно будет состоять из двух закладок: Размеры/пролеты и Описание осей.

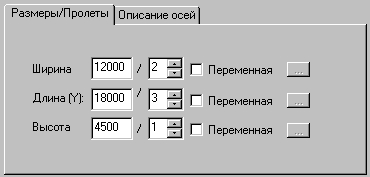

Закладка Размеры/Пролеты На данной закладке расположены следующие опции:
Ширина (X) – поле, в котором задается ширина проектной сетки и число делений по ширине;
Длина (Y) – поле, в котором задается длина проектной сетки и число делений по длине;
Высота (Z) – поле, в котором задается высота проектной сетки и число делений по высоте.
Если опция Переменная, расположенная рядом с опциями, отключена, то проектная сетка будет создана автоматически на основании значений параметров, введенных в упомянутые поля. При выборе опции Переменная поля редактирования становятся недоступными. При этом доступной становится кнопка (...), при нажатии на которую открывается диалоговое окно Расстановка осей, в котором одну за другой задают оси проектной сетки.

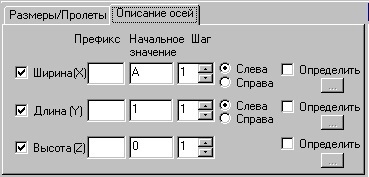

Закладка Описание осей На данной закладке расположены следующие опции.
- Ширина (X) – поле, в котором назначается описание осей по ширине. Если опция включена (появится символ Ц ), то будет отображаться описание осей, если опция отключена, описание осей будет отключено.
- Длина (Y) – поле, в котором назначается описание осей по длине. Если опция включена (появится символ Ц ), то будет отображаться описание осей, если опция отключена, описание осей будет отключено.
- Высота (Z) – поле, в котором назначается описание осей по высоте. Если опция включена (появится символ Ц ), то будет отображаться описание осей, если опция отключена, описание осей будет отключено.
Для каждой из перечисленных опций на закладке Описание осей доступны три поля;
- Префикс – поле, в котором может быть задан префикс для автоматического описания проектных осей;
- Начальное значение – поле, в котором может быть задано начальное значение для автоматического описания проектных осей.
- Шаг – поле, в котором может быть определено значение шага для автоматического описания проектных осей.
Для значений ширины (Х) и длины (U) можно выбрать место описания: с правой или с левой стороны линии проектных осей.
Если опция Назначить, расположенная рядом с вышеперечисленными опциями, отключена, то описание проектных осей (проектной сетки) будет создано автоматически на основе значений параметров, определённых в упомянутых полях. Если же она включена для каких-то из этих опций, то их поля редактирования станут недоступными. При этом доступной становится кнопка (...), при нажатии на которую открывается диалоговое окно Расстановка осей, где одну за другой описывают оси.
