При помощи данной опции вычерчиваются проектные оси, облегчающие создание схемы конструкции в трёхмерном пространстве.
Диалоговое окно Проектные оси доступно:
- в меню: Сталь > Проектные оси > Создать проектные оси;
- из ленты: ASD - Модель > Элементы > Проектные оси;
- на панели инструментов: Главная > Проектные оси
; - командная строка: RBCS_WF.

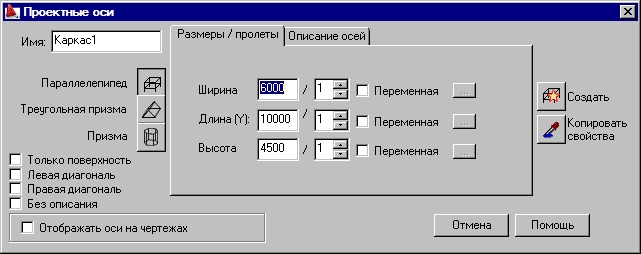

Диалоговое окно Проектные оси разделено на три части.
- Слева определяется основная информация по проектным осям:
- Имя
- Тип:
- Ниже помещены следующие опции.
- Только поверхность – если эта опция включена, то создаются только внешние линии проектной сетки. Если же отключена, то создаются все линии.
- Левая диагональ – если эта опция включена, то создаются дополнительные линии, это - диагонали четырехугольника, наклонённого влево.
- Правая диагональ - если эта опция включена, то создаются дополнительные линии, это - диагонали четырехугольника, наклонённого вправо.
- Без описания – если эта опция включена, то описания осей не предусматриваются. Если же отключена, будет создано описание осей.
- Отображать оси на чертежах – если эта опция включена, то оси отображаются на чертеже. Если же выключена, то оси находятся только в пространстве модели и не показываются на заключительном чертеже.
- В средней части диалогового окна размещены две закладки: Размеры/Пролеты и Описание осей. Их содержимое зависит от выбранного типа проектных осей.
- Справа расположены две иконки.
– создаёт оси на основании параметров, определённых в диалоговом окне;
– используется для копирования параметров ранее созданных осей.
Открытое диалоговое окно Проектные оси содержит в себе тип и параметры ранее созданной проектной сетки.
