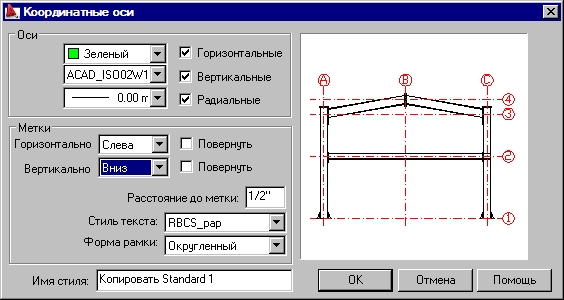

Диалоговое окно используется для определения нового стиля или изменения существующего стиля описания осей каркаса.
Данное окно открывается при нажатии на кнопку Создать или Изменить в диалоговом окне Стили описания в категории Оси конструкции.
В данном диалоговом окне могут быть заданы следующие параметры:
- поле Оси включает опции, позволяющие настраивать параметры осей конструкции: цвет, стиль, толщину линии. Если опции: Горизонтальные, Вертикальные, Радиальные включены, то координатные оси (соответствующие горизонтальные, вертикальные и радиальные) будут представлены на чертежах. Если эти опции выключены, выбранный тип осей не будет показан на чертежах;
- поле Метки содержит опции, которые позволяют настраивать параметры описаний координатных осей:

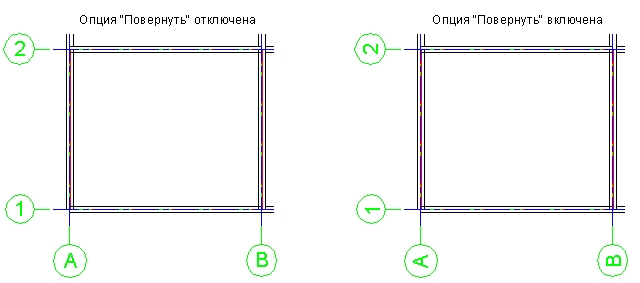

- вертикально – оси могут быть представлены метками (над осью, под ней или по обеим ее сторонам) или без меток (если выбрана опция). Кроме того, спрова от поля подбора находится опция Повернуть. Если она включена, то метки оси повернуты на 90 градусов (см. рисунок ниже);
- горизонтально - оси могут быть представлены метками (над осью, под ней или по обеим ее сторонам) или без меток (если выбрана опция). Кроме того, спрова от поля подбора находится опция Повернуть. Если она включена, то метки оси повернуты на 90 градусов (см. рисунок ниже);

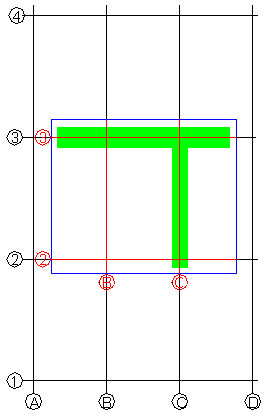

- расстояние до метки – оси конструкции расположены в прямоугольном контуре, в котором записывается образмеренная группа; размер этого контура определяется прямоугольником, описанным вокруг контура группы, увеличенного на величину, определенную в этом поле (эта величина добавляется к каждой стороне); стороны прямоугольника параллельныкраям вида. Это показано на рисунке ниже:
- зеленый цвет используется для представления схемы элемента;
- голубой цвет используется для представления границ элемента с полями, добавленными на каждой стороне (величина расстояния до метки, определяемая в диалоговом окне, представленном выше)
- черный цвет используется для представления всех осей конструкции
- красный цвет используется для указания, какая часть осей конструкции будет показана и где будут расположены метки
- Стиль текста - выбирается шрифт для описания осей; в писке будут представлены все типы шрифтов AutoCAD®, доступные в текущем проекте.
- Форма рамки – выбирается форма метки (круглая, прямоугольная или ее отсутствие) для описания осей конструкции.
- Нижняя часть диалогового окна содержит редактируемое поле, в котором пользователь может указать название стиля
