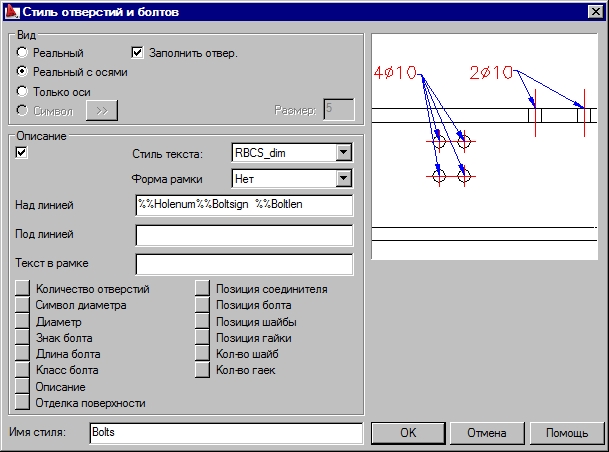

Диалоговое окно используется для создания нового или изменения существующего стиля описания отверстия или болта.
Диалоговое окно открывается при нажатии на кнопку Создать или изменить в диалоговом окне Стили описания в категории Отверстия/болты.
В данном диалоговом окне могут быть заданы следующие параметры.
- Нижняя часть диалогового окна содержит редактируемое поле, в котором пользователь может указать название стиля.
- В поле Вид выбирают способ создания отверстия на чертеже:
- Реальный – представлены реальные кромки отверстия (отверстия на проекции и перпендикулярные отверстия)
- Реальный с осями – представлены реальные кромки отверстия (отверстия на проекции и перпендикулярны отверстия) с осями отверстия
- Символ – когда выбрана эта опция, отверстия на проекции и перпендикулярные отверстия представлены как символы. При нажатии на кнопку >> открывается диалоговое окно; дополнительная часть диалогового окна содержит библиотеку символов, расположенных в текущем файле.
- Заполнить отверстия – при выборе этой опции, отверстие для Реального или Реального с осями будет показано так, как представлено на рисунке ниже
В развернутом диалоговом окне доступны такие кнопки.
- Редактировать – открывает диалоговое окно, в котором пользователь может изменить символ, выбранный в списке имеющихся в наличии символов.
- Добавить – открывается диалоговое окно для создания символа (символы создаются как блоки AutoCAD®). Точка вставки для создаваемого блока трактуется как центр просверлённого отверстия (вид сверху) или как конец оси отверстия (вид сбоку).
- Удалить – удаляет символ, выбранный в списке имеющихся в наличии символов.
Обозначения отверстий должен быть определен как пара: отверстие на виде и перпендикулярное отверстие. Поле Размер определяет размер символа на окончательном чертеже, выраженный в применённых единицах измерения текущего проекта (размер относится к символу, представленному на виде сверху; символ на виде сбоку масштабируется пропорционально, чтобы получить заданный размер, однако, длина символа подстраивается к толщине просверлённой детали).
- Поле Предпросмотр показывает отверстие как отверстие на проекции и перпендикулярное отверстие.
- В поле Описание пользователь может выбрать способ описания отверстия. Описания отверстий генерируются, если включена опция Описание. Они могут включать в себя 2 строки текста и текста в рамке.
- Форма рамки - используйте этот список для выбора формы рамки (отсутствие таковой, прямоугольная или со скругленными углами).
- Список Стиль текста включает все текстовые стили, созданные в файле формата DWG; поле редактирования, расположенное ниже, представляет синтаксис описания (текста). Текст может включать любую строку символов, определённую пользователем – переменные, доступные под этим полем, также могут быть применены – когда они нажаты, переменная добавляется к созданному комментарию к полю редактирования, где расположен курсор. Компонентами описания могут служить следующие переменные:
%%Holenum – к тексту добавляется количество отверстий в группе отверстий;
%%Diasym – к тексту добавляется символ &;
%%Dia – к тексту добавляется значение диаметра отверстия;
%%Boltsign – добавляется символ болта;
%%Bltlen - добавляется длина болта;
%% Boltclass - добавляется класс болта;
%%Desc - добавляется описание болта;
%%fos - добавляется обработка поверхности;.
%%connpos - добавляется позиция соединителя (набор болтов, шайбы и гайки);
%%boltpos - добавляется позиция обработки поверхности болта;.
%%washerpos - добавляется позиция шайбы;
%%nutpos - добавляется позиция гайки;
%%washernum – добавляется количество шайб;
%%nutnum – добавляется количество гаек;
- если активизирована опция Группы на общей выноске, то при назначении размеров группы отверстий одно описание (одна выноска) создаётся для всех отверстий в группе; если эта опция отключена, описания (выноски) создаются для каждого отверстия.
