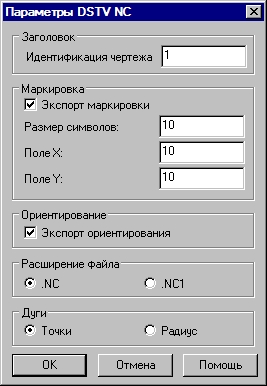

Диалоговое окно Параметры DSTV NC используется для задания дополнительных параметров ориентирования и маркировки. Оно открывается после нажатия на кнопку Параметры в диалоговом окне DSTV Импорт/Экспорт.
В описаниях деталей cтальной конструкции, используемых в станках с числовым управлением, выделяются два блока, которые относятся к:
- Заголовок – чертеж будет определяться с помощью указанного текста / номера;
- Маркировка – если эта опция включена, маркировочный блок будет включен в экспортируемый файл. Параметры для маркировки стального элемента:
- размер символов;
- позиция точки, где будет вставлено описание (поля X и Y);
- ориентирование на экспорт - если эта опция включена, блок ориентирования будет включен в экспортируемый файл;
- расширение файла (NC или NC1);
- метод определение дуги:
- Точки - с помощью точек дуги; дуга будет определена между начальной точкой P1 и конечной точкой P2 с помощью сегментов между точками на дуге;
- Дуга - с помощью радиуса дуги; между начальной точкой P1 и конечной P2 дуга будет создана на основании величины радиуса.
