В этой части диалогового окна пользователь может определить следующие параметры.
- Стили размеров ACAD – позволяет выбирать стиль простановки размеров AutoCAD®, который можно будет использовать как текущий. Список содержит все стили определения размеров, определённые в файле формата DWG.

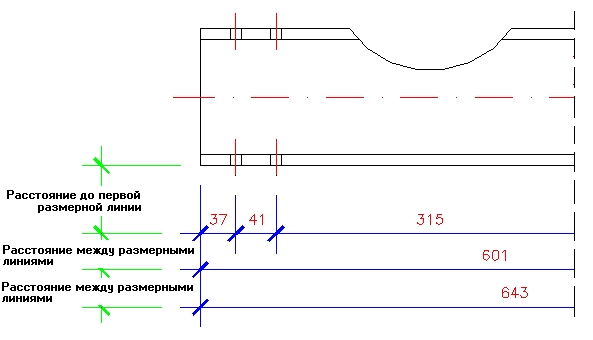

- Расстояние до 1-ой размерной линии – указывается расстояние между краем образмериваемой детали и первой размерной линией, создаваемой автоматически.
- Расстояние между размерными линиями – указывается расстояние между последовательными размерными линиями (см. рис. ниже).
- Продлевать ось за пределы края – указывается величина удлинения линий, расположенных за границами элемента или по обеим его сторонам.
- Укорачивание элемента – если эта опция включена, тогда длинные элементы (те участки элемента, которые не содержат никаких особых точек) на окончательном чертеже будут укорочены. Укорочение элемента представлено в виде разрыва на укороченном элементе.

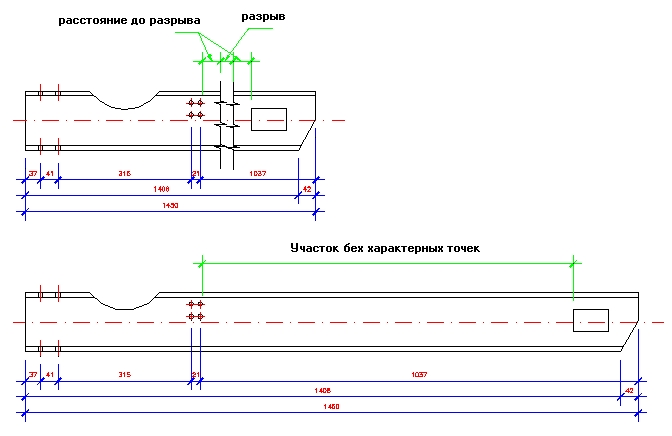

Операция укорочения элемента будет выполнена, если участок элемента, не включающий ни одной особой точки, будет длиннее, чем значение заданного пользователем минимального расстояния без деталировки. На рисунке ниже представлен тот же элемент, но только укороченный (верхняя часть чертежа) и не подвергнутый операции укорочения (нижняя часть чертежа).
При необходимости укоротить деталь, здесь можно определить тип линии разрыва. В списке выбора Линия разрыва находятся все доступные в AutoCAD® типы линий, сохраненные в файле DWG. Толщина и цвет линии разрыва такие же, как и у контура элемента.
Дополнительно можно задать такие параметры укорочения, как величина разрыва (см. ниже) и расстояние до разрыва (расстояние между характерной точкой и разрывом).
- Невидимые грани – если эта опция отключена, то на окончательном чертеже будут скрыты невидимые кромки элемента. Если же включена, то невидимые кромки будут показаны на чертеже – их параметры задаются в списках, расположенных справа от опции: цвет линии, тип линии, толщина линии.
- Оси – если эта опция отключена, то на окончательном чертеже оси профиля будут скрыты. Если же включена, то оси профиля будут показаны на чертеже – их параметры заданы в списках, расположенных справа от опции: цвет линии, тип линии, толщина линии. Оси профиля показываются на всех проекциях. На окончательных чертежах оси продлеваются на 5 мм наружу от кромки образмериваемого объекта.
- Детали пользователя – если эта опция отключена, то на окончательном чертеже детали пользователя будут скрыты. Если же опция включена, то детали пользователя показаны на чертеже – их параметры установлены в списке отбора, расположенном справа от опции: цвет линии, тип линии, толщина линии.
- Параметры среза – при нажатии на эту кнопку открывается другое диалоговое окно, в котором может назначать параметры штриховки сечения и параметры маркировки сечения детали
Для стилей сборок или групп следует учесть, что опция Расстояние до первой размерной линии указывает на расстояние, измеренное до кромки, определяемой прямоугольником, описывающим проекцию сборки (стороны прямоугольника параллельны осям локальной системы координат элемента).
При изменении стиля сборки доступна также опция Чертить детали в реальном положении. Если эта опция отключена, проекции сборки создаются в координатной системе, задаваемой главной деталью сборки; Если же включена, то проекции сборки создаются в глобальной системе координат.
