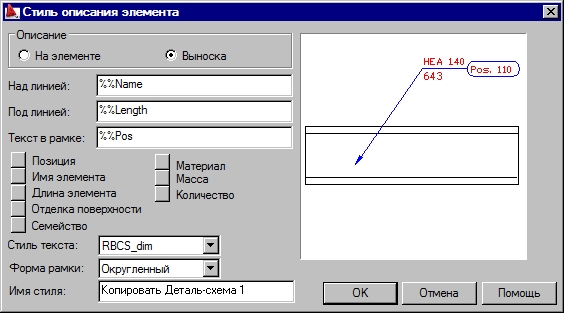

Диалоговое окно используется для создания нового стиля или изменения существующего стиля описания детали или сборки.
Диалоговое окно открывается после нажатия на кнопки Создать или Изменить в диалоговом окне Стили описания при выборе категорий Элементы или Сборка.
В данном диалоговом окне могут быть заданы следующие параметры.
- Нижняя часть диалогового окна содержит редактируемое поле, в котором пользователь может указать название стиля.
- В поле Описание выбирают вариант создания отверстия на чертеже.
- Текст на элементе - если выбран этот вариант, можно определить описание в текстовом поле. В поле Форма рамки определяют форму рамки текста. Текст размещается внутри контура образмериваемого элемента (расположенные так, чтобы избежать на чертеже наложения элементов друг на друга).
- Выноска - при выборе этого варианта, имеется 3 поля редактирования: Текст над линей, Текст под линией и Текст в рамке. Каждый из них может быть свободно создан; перечисленные тексты могут содержать любую символьную строку, определённую пользователем.
Могут быть также применены переменные, доступные под этими полями, когда они когда они нажаты, переменная добавляется к созданному комментарию к полю редактирования, где расположен курсор; компонентами описания могут служить следующие переменные:
%%Pos – если эта опция включена, к тексту будет добавлено описание позиции;
%%Name – если включена эта опция, к тексту будет добавлено название профиля или пластины;
%%Length – если включена эта опция, к тексту добавляется значение длины профиля или пластины;
%%Mat – если эта опция включена, к тексту добавляется название материала детали;
%% Weight – если эта опция включена, к тексту добавляется вычисленное значение веса детали;
%%Quant – если эта опция включена, то количество деталей добавится в текст;
%%Surf – если эта опция включена, то тип поверхностной отделки элемента конструкции добавляется в текст (эта опция доступна в диалоговом окне Стиль описания элемента; она недоступна в диалоговом окне стиля описания сборок);
%%Family – если эта опция включена, то имя семейства, к которому принадлежит деталь, добавляется в текст.
- Стиль текста – даёт возможность выбрать шрифт, который будет применен в описаниях;
- Форма рамки - выбирается форма рамки выноски: прямоугольная, округленная или отсутствие таковой;
Тексты в выносках располагаются вне размерных линий таким образом, чтобы избежать перекрытия выносок и других элементов чертежа, и выносок с другими выносками.
