Опция даёт возможность выполнить операцию по подгонке двух конструктивных элементов друг к другу.

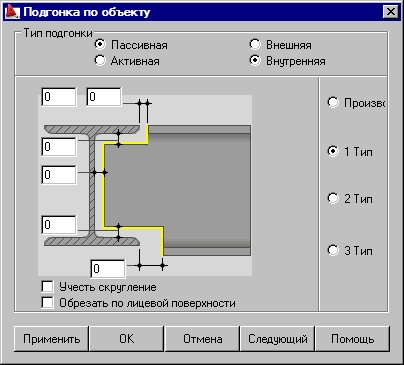

Диалоговое окно Подгонка по объекту доступно:
- в меню: Сталь / Механическая обработка / Подгонка по объекту;
- из ленты ASD - Модель > Механическая обработка > Подгонка по объекту;
- на панели инструментов: О I / Подгонка по объекту
; - командной строка: RBCS_FITOBJ.
В области рисования выбираются два конструктивных элемента: тот, к которому будет подогнан объект, и тот который будет подогнан.
способ крепления объекта:
- Пассивная – при выборе этой опции подгонка объектов каждый раз после изменения одного из них.
- Активная - при выборе этой опции крепление объектов запоминает объект, к которому должна быть прикреплена выбранная деталь. Крепление объектов обновляется каждый раз после изменения прикрепляемого объекта и объекта, к которому он должен прикрепляться (после изменения положения любого объекта элементы будут автоматически подогнаны с учетом всех параметров, заданных в диалоговом окне). Если удаляется объект, к которому должна подгоняться выбранная деталь, то подгонка объектов также удаляется;
Тип подгонки:
Внешний – режим, направленный на подгонку одного из выбранных объектов к внешнему контуру другого объекта;
Внутренний – режим, направленный на пригонку одного из выбранных объектов к внутреннему контуру другого.
Если выбран режим Внутренний, имеются четыре опции:
 |
Свободный режим, применяемый для выполнения операции быстрой подгонки; в этом случае определения значений параметров не требуется. Если по технологическим соображениям требуется более точное определение параметров, пользователь может применить один из трёх методов, описанных ниже. |
 |
1 Тип Значение расстояния для поясов или стенок элемента, которого подгоняют, может варьировать. |
 |
2 Тип Для этого типа подгонки пользователь может включить или отключить операцию снятия кромок. Угол, применяемый во время выполнения этой операции на некоторых элементах, всегда равен 45 градусам. |
 |
3 Тип Этот тип осуществляет подгонку с дополнительно создаваемыми отверстиями. Параметры этих отверстий включают положение центра отверстия, его смещения и значение радиуса. Можно также выполнять операцию снятия кромки на некоторых элементах деталей. |
В нижней части диалогового окна предусмотрены следующие опции.
- Учесть скругление – если эта опция отключена, то скругление катаных профилей не будут приняты во внимание при создании секущей плоскости.

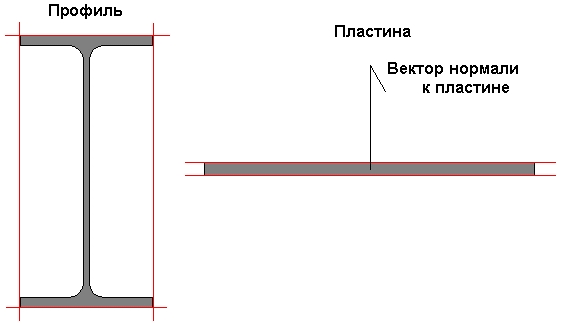

- Обрезать по лицевой поверхности – если опция включена, то отобразятся дополнительные плоскости, которые образуют контур детали (прокатный профиль, прокатный лист); эти плоскости обозначены красным цветом на рисунке ниже; за пределами этих плоскостей программа выбирает одну в случае, когда величина угла наклона между плоскостью и разрезом объекта составляет до 900С
Использование опции Обрезать по лицевой поверхности проиллюстрированы на рисунках
|
Опция Обрезать по лицевой поверхности отключена  |
Опция Обрезать по лицевой поверхности включена  |
Если нажать на кнопку Применить, то меняются параметры выбранных объектов. Если нажать на кнопку OK, то выполняется выбранная операция подгонки объекта на основании принятых параметров, и диалоговое окно закрывается.
Если нажать на кнопку Закрыть, то операция выполняется без сохранения изменений.
Если нажать на кнопку Следующий, то вызывается пригонка следующего объекта
