Диалоговое окно Инспектор объектов располагается слева от области графического определения модели. Ширина диалогового окна может быть свободно отрегулирована, чтобы как можно больше места было отведено для зоны модели.

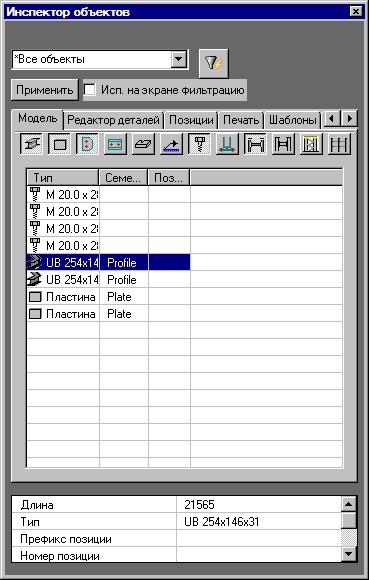

Диалоговое окно Инспектор объектов на рисунке ниже делится на три части:
- опции, позволяющие выполнять фильтрацию элементов схемы;
- шесть закладок, содержащих списки (набор) элементов проекта в зависимости от стадии процесса проектирования (моделирование / позиции / распечатки);
- таблица, в которой представлены свойства выбранных объектов.
Опции, содержащиеся в верхней части диалогового окна, позволяют при помощи фильтров ограничивать число элементов, описывающих схему. Фильтры дают возможность уменьшать число элементов схемы, отображаемых в окне просмотра графического редактора.
Список выбора, расположенный в верхней части диалогового окна, содержит фильтры, созданные пользователем в текущем проекте.
Фильтр открывается при щелчке на
.
Список фильтров (составленный в диалоговом окне Создание фильтров) содержит три фильтра по умолчанию, которые невозможно удалить:
- все объекты – отменяет все фильтры и выводит на экран все объекты, определённые в текущем проекте;
- текущий выбор – список элементов ограничивается элементами, выбранными в настоящий момент на схеме, представленной в поле графического определения модели;
- скрыть текущий выбор – скрывает элементы, выбранные в настоящий момент на модели, представленной в поле графического определения модели (очевидно, что если не выбран ни один элемент, то ни один из них не будет скрыт на чертеже).
Фильтрация выполняется после нажатия на кнопку Применить. Все объекты, созданные после выполнения фильтрации, будут отображаться в списке (даже если они не удовлетворяют условию фильтрации), пока не будет выполнена следующая операция фильтрации.
После закрытия диалогового окна Описание фильтра список определённых фильтров будет доступен в диалоговом окне Инспектора объектов.
Если опция Использовать фильтрацию на экране включена, то графический редактор модели будет отображать только те элементы, которые показаны в списке в диалоговом окне Инспектора.
Средняя часть диалогового окна содержит следующие закладки:
- Модель
- Редактор деталей;
- Положения
- Печать;
- Шаблоны
- Structural Detailing Центр.
Здесь можно увидеть текущий список объектов, созданных в проекте Autodesk AutoCAD Structural Detailing - Steel Каждая закладка предназначена для представления элементов на различных стадиях процесса проектирования, поэтому каждая из них содержит разные типы объектов, организованных различным способом.
Нижняя часть диалогового окна содержит таблицу со свойствами элементов, выбранных из списка. Характеристики таблицы следующие:
- если выбран один из элементов, то таблица представляет все свойства выбранного элемента;
- если выбрано несколько объектов одного типа, то таблица будет представлять все поля со свойствами элементу выбранного типа, однако, будут представлены только значения, являющиеся общими для всех элементов; остальные поля будут пустыми (хотя они могут быть изменены);
- если выбрано несколько объектов различных типов, таблица представляет только поля со свойствами, которые являются общими для объектов всех типов.
Первый столбец таблицы содержит название свойства (информацию), а второй отображает его текущее значение.
Таблица свойств объекта была спроектирована таким образом, чтобы она могла представлять свойства этого объекта, являющиеся важными с инженерной точки зрения. Обычно она показывает только основную информацию (свойства). Не все параметры, отображённые в таблице, могут быть изменены.
