Этот макрос используется для создания перфорированной балки.

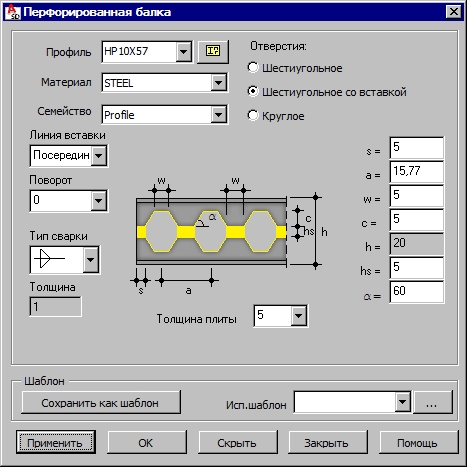

Диалоговое окно Перфорированная балка доступно:
- в меню: Сталь > Перфорированная балка;
- из ленты: ASD - Модель > Элементы > Перфорированная балка;
- на панели инструментов: Составные балки > Перфорированная балка
; - командная строка: RBCT_MMACRO.
В области рисования щелкают на начальную и конечную точки в перфорированной балке.
Перфорированная балка при помощи сварки вместе разрезанных по длине стенок двутавров (типы: 10-15, 20-25, 30).
Можно создать три типа отверстий перфорированных балок:
- профиль с шестиугольными отверстиями;
- профиль с шестиугольными отверстиями (с прокладкой);
- профиль с круглыми отверстиями;
 |
шестиугольные отверстия: c соседних секций; – глубина выреза; w - расстояние между отверстиями; Угол скоса: 60 градусов; |
 |
шестиугольные отверстия с прокладкой: c соседних секций; – глубина выреза w - расстояние между отверстиями hs – высота прокладки Угол скоса: 60 градусов; |
 |
круглые отверстия: d – диаметр проема; w - расстояние между отверстиями; H - высота сечения. |
В верхней части диалогового окна определяются следующие параметры перфорированного профиля:
- тип профиля (швеллеровое сечение);
- Материал
- Семейство.
Профили, содержащиеся в списке подбора типов профилей, создаются в диалоговом окне Список профилей. Чтобы добавить профиль к списку доступных, нажимают на кнопку
. При этом откроется диалоговое окно Список профилей, откуда берут нужный профиль.
В средней части диалогового окна содержатся следующие опции:
- Линия вставки – линия вставки профиля перфорированной балки может располагаться следующим образом:
- в центре: линия вставки совпадает с осью, проходящей через центр тяжести;
- ниже: линия вставки располагается в центре наружной поверхности нижней полки;
- выше: линия вставки располагается в центре наружной поверхности верхней полки:
- Поворот – зависит от угла поворота профиля относительно линии вставки. Доступны следующие углы: 90; 180 и 270. В этом поле можно также вводить произвольное значение угла поворота;
- Тип сварки – выбирает тип сварных швов, соединяющих части балки и определяет толщину швов.
В нижней части диалогового окна находится поле подбора Исп. шаблон, которое содержит определенные пользователем шаблоны (эскизы) перфорированных балок. После создания геометрии балки можно сохранить эти настройки, указав имя в поле Исп. Шаблон и нажав на кнопку Сохранить как шаблон. В дальнейшем, после начала создания балки и выбора имени сохраненного шаблона, все параметры в диалоговом окне будут точно такими, какими они были сохранены в шаблоне.
Внизу диалогового окна расположены следующие кнопки.
- Применить – балка, определенная в диалоговом окне, создается на экране без закрытия диалогового окна Специальные профили – перфорированная балка. Это позволяет проверять, была ли балка создана правильно.
- OK – балка генерируется, диалоговое окно закрывается.
- Скрыть - диалоговое окно для создания составной балки больше уже не видно на экране. Для того чтобы его восстановить необходимо нажать на клавишу Esc.
- Закрыть - диалоговое окно закрывается, а балка не создается.
