Если на закладке Раскосы выбран трубный профиль, то в диалоговом окне Фахверковые связи становится доступной закладка Трубы. Опции, находящиеся в этой закладке, используются для определения параметров соединения между раскосами (трубами) и накладкой.
Опции в верхней части диалогового окна позволяют подобрать тип соединения между раскосом (трубой) и накладкой:
- полое сечение (обрезки трубы);
- сечение с тройниковой накладкой.
В зависимости от сделанного выбора в диалоговом окне становятся доступными опции, необходимые для определения параметров соединения.

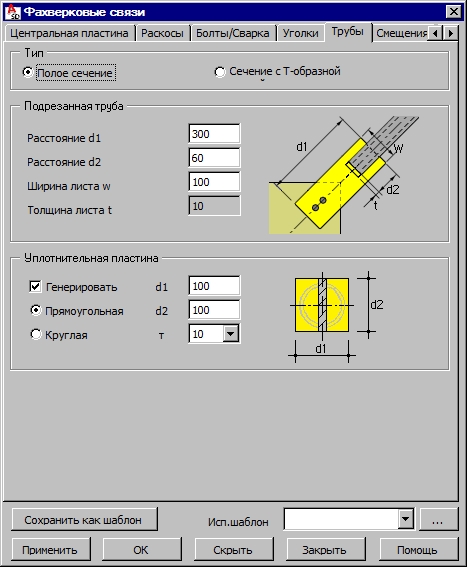

Для соединения с использованием обрезанных труб (полое сечение), определяют следующие параметры (см. рис. ниже):
- длина накладки d1;
- расстояние d2;
- ширина накладки w;
- толщина накладки t – принимают ту же толщину, что и для фасонок.
Параметры уплотнительной пластины:
- Кроме того, можно создать замыкающую пластину.
- Прямоугольный
- круглая
Для соединения с использованием тройниковых накладок определяют следующие параметры (см. рис. ниже):
- длина накладки d1;
- ширина накладки w;
- диаметр фронтальной накладки круглой формы d2;
- толщина накладки t – принимается та же толщина, что и для фасонки.
Можно выбрать один из доступных типов замыкающей пластины: - прямоугольную; - круглую.
