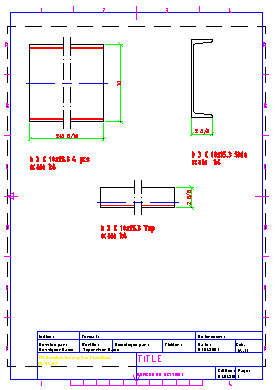

Создание таблиц ведомости материалов будет продемонстрирована с использованием позиционирования и автоматического создания распечаток. После позиционирования и создания распечаток для позиции b2, будет получен следующий чертеж, представленный ниже.
Для генерирования таблицы ведомости материалов, которая показана на рисунке, поступают так.
- Вызывают команду Ведомость материалов
. - В области рисования определяют точку вставки таблицы.
- Выбирают таблицу, щелкают правой кнопкой мышки и выбирают команду Свойства объекта.
- В диалоговом окне Изменение выбранной таблицы:
- на закладке Выбор стиля таблицы изменяют высоту строк;
- на закладке Опции выбирают опцию Таблица с заголовком;
- в поле редактирования в нижней части диалогового окна вводят имя (например, Спецификация стали - позиция b2);
- нажимают на кнопку ОК, чтобы обновить таблицу.
