При выборе опции Призма в диалоговом окне Проектные оси диалоговое окно будет состоять из двух закладок: Размеры/пролеты и Описание осей.

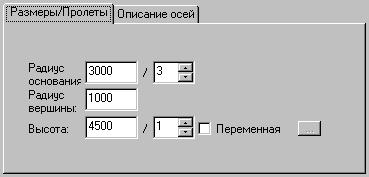

На закладке Размеры/пролеты расположены следующие опции:
- Радиус основания – поле, определяющее радиус окружности, описанной вокруг основания призмы и число радиальных разбиений;
- Радиус вершины – поле, которое определяет радиус окружности, описанной вокруг вершины призмы;
- Высота – поле, которое определяет высоту проектной сетки и число разбиений по высоте.
Если опция Переменная, расположенная рядом с опциями, отключена, то проектная сетка будет создана автоматически на основании значений параметров, введенных в упомянутые поля. Если включена опция Переменная то поля редактирования становятся недоступными. При этом доступной становится кнопка (...), при нажатии на которую открывается диалоговое окно Расстановка осей, в котором одну за другой задают оси проектной сетки.

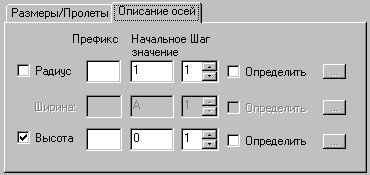

На закладке Описание осей расположены следующие опции:
- Радиус – поля, определяющие описание оси вдоль радиуса проектной сетки; если опция включена, то будет отображаться описание осей, если опция отключена, описание осей будет отключено;
- Ширина – эта опция недоступна;
- Высота – поля, определяющие описание оси по высоте проектной сетки; если опция включена, то будет отображаться описание осей, если опция отключена, описание осей будет отключено.
Для каждой из перечисленных опций на закладке Описание осей доступны три поля;
- Префикс – поле, в котором может быть задан префикс для автоматического описания проектных осей;
- Начальное значение – поле, в котором может быть задано начальное значение для автоматического описания проектных осей.
- Шаг – поле, в котором может быть определено значение шага для автоматического описания проектных осей.
Если опция Назначить, расположенная рядом с вышеперечисленными опциями, отключена, то описание проектных осей (проектной сетки) будет создано автоматически на основе значений параметров, определённых в упомянутых полях. Если же она включена для каких-то из этих опций, то их поля редактирования станут недоступными. При этом доступной становится кнопка (...), при нажатии на которую открывается диалоговое окно Расстановка осей, где одну за другой описывают оси.
