Стропильная ферма. Геометрия

Можно определить геометрические характеристики фермы крыши.

Диалоговое окно Стропильная ферма доступно:

• в меню: Сталь > Типовые конструкции > Стропильная ферма;
• из ленты: ASD - Модель > Типовые конструкции > Стропильная ферма;
• на панели инструментов: Типовые конструкции > Стропильная ферма .

Указывают левую и правую опорные точки на области рисования.

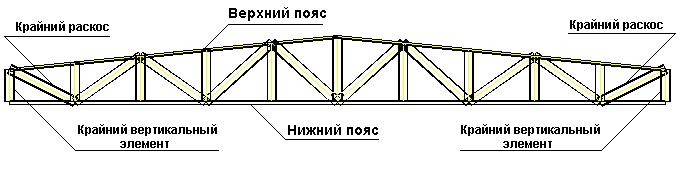

По расположению стержней в стропильной ферме их можно разделить на шесть групп:

• нижний пояс;
• верхний пояс;
• крайние раскосы;
• остальные раскосы;
• крайние стойки;
• остальные стойки.

Прим.: Количество крайних стоек и крайних раскосов определяется пользователем в соответствующей закладке диалогового окна.

Для указанных выше стержней стропильной фермы могут быть заданы следующие профили:

• верхний пояс: двутавр, тавр, труба прямоугольного и круглого сечения;
• нижний пояс: как для верхнего пояса, а также горизонтально расположенный швеллер (повернутый);
• раскосы и стойки: уголок, швеллер, двутавр, тавр, труба прямоугольного и круглого сечения.

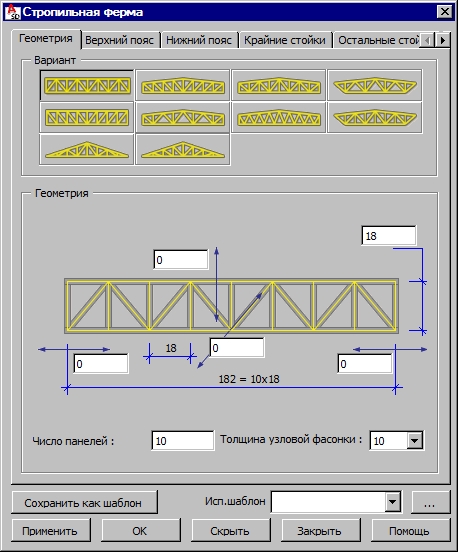

Опции диалогового окна, показанного выше, используются для создания геометрии плоской стропильной фермы.

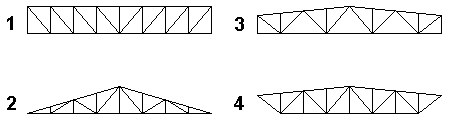

В верхней части диалогового окна содержатся следующие типы форм стропильных ферм (см. рис. ниже):

1. Прямоугольный
2. треугольная;
3. битрапецеидальная;
4. битрапецеидальная - замкнутая.

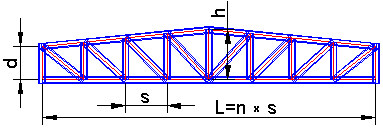

В нижней части диалогового окна для типа стропильной фермы должны быть указаны следующие геометрические параметры (см. рис. ниже):

• высота фермы h;
• высота d (у точек опоры для 3-го и 4-го типов формы);
• количество полей фермы.

Длина фермы L определяется после создания опорных узлов.

Следует заметить, что указанные размеры – это размеры фермы, измеренные до оси.

После определения всех размеров фермы переходят на закладку Пояса
