Гнутые элементы представляются на экране и им назначаются размеры следующим образом.
Одиночные детали

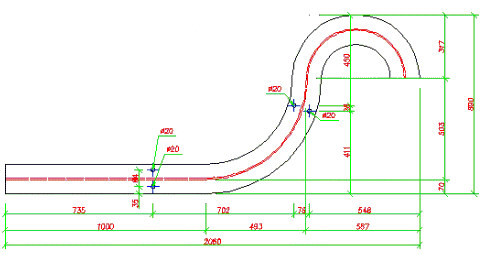

- Как стандартные объекты при помощи опции Ортогонально. Объекты отображены, если показа их реальная форма, а размеры созданы в ортогональной системе (сравните пример, созданный с помощью этой опции на рисунке ниже).

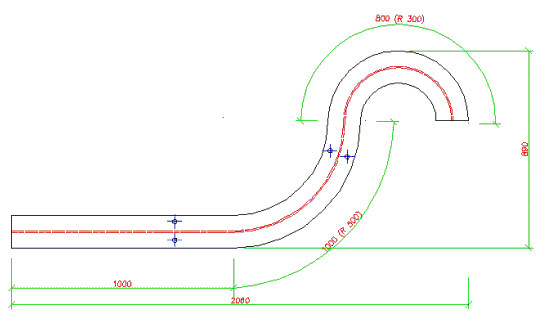

- Когда гнутые объекты с помощью опции Вывести по кривой. Элементы отображены, если показана их реальная форма, а размеры созданы в системе, подогнанной под искривление профиля (сравните пример размеров, созданных при помощи этой опции на рисунке ниже). Абсолютные размеры представлены в ортогональной системе (координатной системе гнутой детали – остальные размеры создаются в продольно-поперечной системе. Продольные размеры всегда параллельны оси профиля (размеры рассчитываются вдоль длины оси дуги, а радиус берется в скобки); поперечные размеры являются отрезками, перпендикулярными оси профиля и проходящими через точку образмеривания..
- При помощи опции Развернуто размеры объекта представлены в развернутой форме в ортогональной системе. При нажатии на кнопку Опции открывается дополнительное диалоговое окно Развернутые детали.
Сборки
- При выборе радиокнопки Ортогонально сборки будут отражены как стандартные элементы, чтобы была представлена их форма и размеры были проставлены в ортогональной системе.
- При выборе радиокнопки Вывести по кривой сборки будут отражены как искривленные элементы, чтобы была представлена их реальная форма и размеры были проставлены в системе, подогнанной под искривление профиля. Абсолютные размеры представлены в ортогональной системе (координатной системе гнутой детали), а остальные размеры создаются в продольно-поперечной системе. Продольные размеры всегда параллельны оси главной детали (значения размеров подсчитываются вдоль длины оси дуги, более того, значение радиуса взято в скобки). Общие поперечные размеры определяются секущей плоскостью (внешние поперечные размеры параллельны общим поперечным размерам); внутренние поперечные размеры являются отрезками, перпендикулярными оси профиля и проходящими через точку образмеривания.
Отдельные детали
Для получения проекции реальной формы элемента используются опции Ортогонально и Вывести по кривой; элементы проецируются на плоскости в системе координат гнутой детали. Систему координат гнутой детали используют только на чертежах; она создается следующим образом.
- Профили
Если профиль включает в себя линейные отрезки, то выбирается самый длинный отрезок, и система координат гнутой детали совпадает с системой координат этого отрезка (только если это была простая отдельная деталь).
Если профиль не содержит линейные отрезки, то систему координат гнутой детали можно будет создать двумя способами:
- метод А - ось Х системы координат гнутой детали расположена вдоль хорды самого длинного (среди всех деталей) отрезка дуги;
- метод Б - ось Х системы координат гнутой детали является касательной к хорде самого длинного (среди всех деталей) отрезка дугии в начальной точке.
Способ создания координатной системы гнутого элемента выбирается в диалоговом окне Настройки стиля размеров:
- если опция Выровнять арочные профили по поясу отключена, то система координат создается по методу А;
- если опция Выровнять арочные профили по поясу отключена, то система координат создается, создается по методу Б.
В обоих случаях ось Y системы координат гнутого профиля расположена в плане на месте изгиба независимо от угла поворота профиля.
- Плиты
Система координат гнутого профиля идентична детали ПСК.
Сборки
Сборка считается гнутой, если ее основная деталь является гнутым элементом. Для проекций гнутых сборок получают реальную форму элемента. Элементы проецируются на плоскости координатной системы гнутой детали (основной детали сборки). Координатная система гнутой детали создается так же, как и для одиночной детали.
