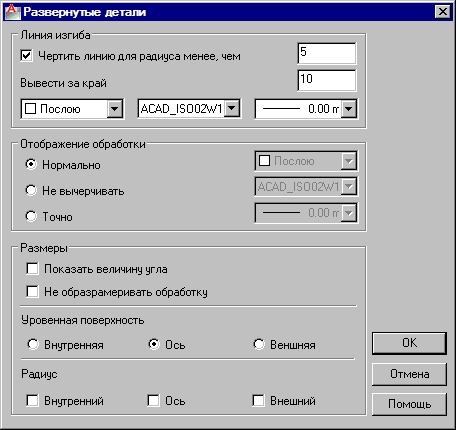

Диалоговое окно Развернутые детали открывается при нажатии на кнопку Опции в диалоговом окне Настройки стиля размеров.
Данное диалоговое окно включает в себя следующие поля.
- Линия изгиба – опции, расположенные в этом поле, используются для настройки параметров изогнутых краев.
- Отображение обработки – опции, представленные в данном поле используются для определения степени точности обработки, показанной на чертеже. Список наименований в правой стороне поля доступен только при выборе опции Точно.
Идея развертки элемента состоит в преобразовании дуги, представляющей собой ось элемента в прямую линию таким образом, что длина линии и расстояния между точками на оси останутся теми же (см. рис. ниже).
В верхней части диалогового окна могут быть определены параметры линии изгиба; эта линия расположена в середине каждого сегмента арочной формы. Толщина, цвет и тип линии определяется в нижней части поля Линия изгиба; для этого используются три списка наименований
Линия изгиба будет показана на чертеже, если включить опцию Чертить линию для радиуса менее. Можно также задать значение радиуса (обычно для небольших радиусов).
В поле редактирования Продлевать ось за пределы края пользователь может определить величину расстояния, т.е. протяженность линии за пределы краев элемента по обеим его сторонам
В поле Отображение обработки выбирают тип отображения (Примечание: представленные ниже параметры не доступны в версии 5.0):
- Нормально – все отверстия, разрезы и т.д. будут представлены на чертеже согласно стилю, принятому для стандартных деталей;
- Не вычерчивать – на чертеже будет представлена только одна профильная модель (обработка не будет показана на чертеже);
- Точно – обработки будут представлены на чертеже; форма обработки разверток будет создана также как и для обычного способа отображения; в добавление к сказанному, из трех списков выбора, доступных для этого способа отображения пользователь может выбрать следующие параметры обработки: толщина, цвет и тип линии.
Размеры гнутых деталей проставляются точно так же, как и размеры прямолинейных деталей. Возможен вариант отключения образмеривания обработки, которая может быть показана на рисунке развернутой детали. Если опция Не образмеривать обработку включена, то все заданные точки образмеривания не учитывают обработку, а только присутствуют общие размеры изгиба.
Опции, находящиеся в нижней части диалогового окна, относятся к чертежам развертки изогнутых пластин. Эти чертежи представляют первоначальную форму и размеры пластин (без пластических деформаций).
Эти опции используют для вставки таких элементов в чертеж, как линии сгиба, радиусы (внешние или к оси), размеры и механические обработки пластины.
См. также: Изгиб пластин
