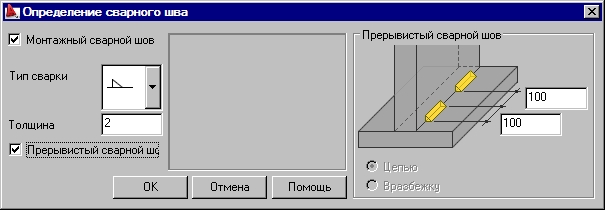

Диалоговое окно Определение сварки, показанное на рисунке, представленном ниже, используется для определения параметров сварного шва.
После того, как указали на монтажный шов, определяются его параметры:
- тип сварного шва;
- толщина сварного шва;
- размер(ы) для подготовки краев, как показано на схематическом рисунке в диалоговом окне. Количество параметров зависит от типа сварного шва.

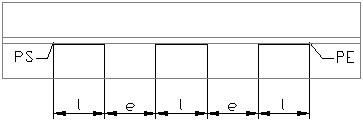

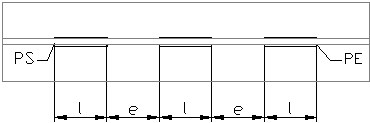

При включении опции Прерывистый сварной шов создается прерывистый сварной шов, составленный из множества участков одиночных сварок. На рисунке ниже ниже представлены такие обозначения:
PE – начало сварного шва;
PS – конец сварного шва;
l – длина сварных участков;
e – шаг сварных участков.
Все сварные участки одинаковой длины (l); шаги сварных участков тоже одинаковой длины (l).
В программе доступны следующие типы прерывистых швов.
односторонний
двусторонний цепью
двусторонний вразбежку
