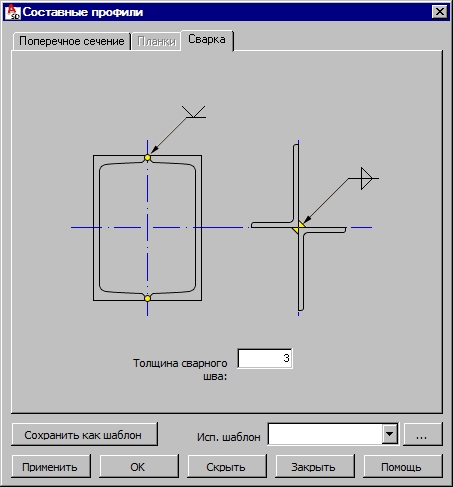

После определения геометрических характеристик составного профиля переходят на закладку Сварка для определения параметров сварных швов вдоль всей длины профиля (углового или стыкового шва в зависимости от типа входящих в составной профиль сечений).
Внизу диалогового окна находится поле подбора Шаблон, которое содержит шаблоны (схемы) составных профилей, созданные пользователем. После создания геометрии профиля и параметров его составляющих можно эти данные сохранить, напечатав имя в поле Шаблон и нажав на кнопку Сохранить как шаблон. В дальнейшем при создании профиля и выбора имени сохранённого шаблона все параметры в диалоговом окне будут такими же, какими они были сохранены в шаблоне (за исключением расстояния между планками, эта величина может отличаться, потому что расстояние между началом и концом составного стержня будет другим).
Внизу диалогового окна расположены следующие кнопки.
- Применить – определенный составной профиль генерируется на чертеже, диалоговое окно не закрывается; это позволяет проверить, был ли профиль создан правильно;
- OK – составной профиль генерируется и закрывается диалоговое окно;
- Скрыть - диалоговое окно исчезает с экрана; чтобы его восстановить необходимо нажать на клавишу Esc;
- Закрыть – диалоговое окно закрывается, но составной профиль не генерируется.
