Пример создания ограждения приставной лестницы

Прим.: Пример данного ограждения будет показан на примере приставной лестницы, описанной в топике Пример создания приставной лестницы.

Алгоритм создания приставной лестницы таков.

1. Открывают проект с приставной лестницей (см. пример создания приставной лестницы).
2. Вызывают команду Ограждение .

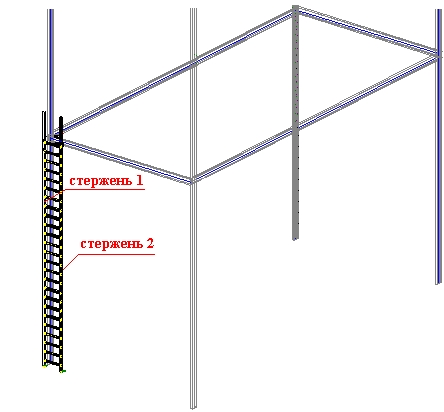

3. В области рисования указывают два стержня лестницы, определяющие положение ограждения (см. рисунок ниже).
4. На закладке Форма в диалоговом окне Ограждение приставной лестницы указывают следующие параметры:
   • хомуты и вертикальные профили: (RB 2. 125) и семейства (Профиль), к которым они принадлежат; если профиль RB 2.125 отсутствует в списке доступных профилей, то нужно нажать на кнопку и в диалоговом окне Список профилей выбрать его из базы данных AISC;
   • форма ограждения: Тип 1;
   • число вертикальных стержней: 7.

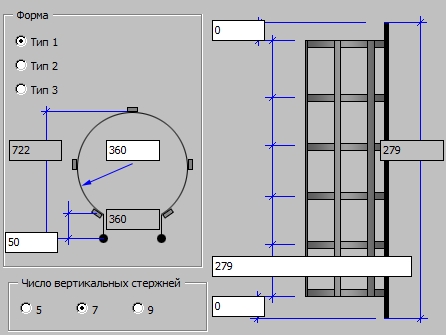

   • размеры как на рисунке ниже.

5. На закладке Детали:
   • расположение вертикальных стержней снаружи; толщина сварного шва 0.12 дюйма;
   • крепление сварное; толщина сварного шва 0.12 дюйма;
   • контакт хомута с лестницей внешний.
6. На закладке Выход:
   • вариант выхода - прямой;

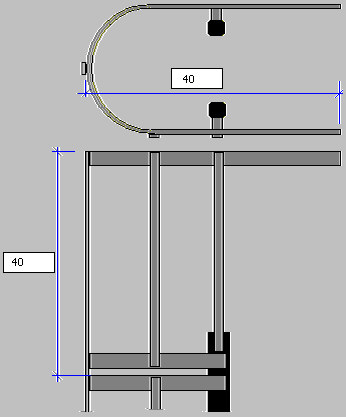

   • размеры такие, как показано на рисунке ниже.

7. ОК.

Теперь для приставной лестницы будет сгенерировано ограждение с заданными в окне параметрами.

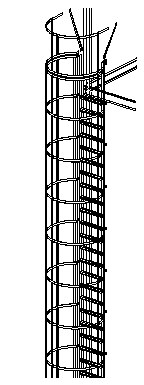

Верхняя часть созданного ограждения представлена на рисунке ниже.
