Перильное ограждение. Геометрия

Здесь определяют геометрические характеристики перильного ограждения.

Диалоговое окно Перильное ограждение доступно:

После выбора команды, нужно указать полилинию в области рисования.

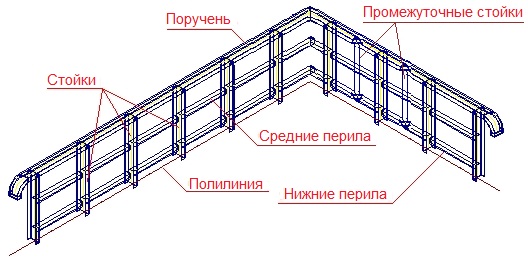

Все части перил составляют одно целое.

При создании перил необходимо обязательно указать полилинию; она может состоять из прямых отрезков или изгибов. Прямые отрезки могут быть наклонены под определённым углом, но они не могут быть вертикальными (параллельными оси Z в системе координат). Изгибы полилинии должны быть параллельны горизонтальной плоскости (XY в системе координат).

Опции, расположенные в верхней части диалогового окна, позволяют выбрать тип перильного ограждения:

тип 1

тип 2

тип 3

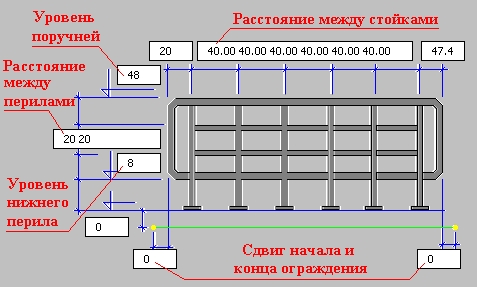

Геометрия полилинии определяет длину перильного ограждения. Принимается, что перильное ограждение создается по всей длине полилинии. Это значит, что внешние края поручней должны быть расположены в начале или в конце полилинии. Кроме того, можно задавать смещения (сдвиг вдоль полилинии) в конце или в начале перил (см. рис. ниже). Если величина смещения отлична от нуля, то перильное ограждение в начале или в конце будет удлиняться или укорачиваться относительно длины полилинии. При укорачивании поручней принимается положительное значение смещения, отрицательное – при удлинении. Кроме того, есть возможность задать смещение перильного ограждения в направлении, перпендикулярном направлению созданной полилинии при помощи параметра Глубина смещения (см. рис. ниже).

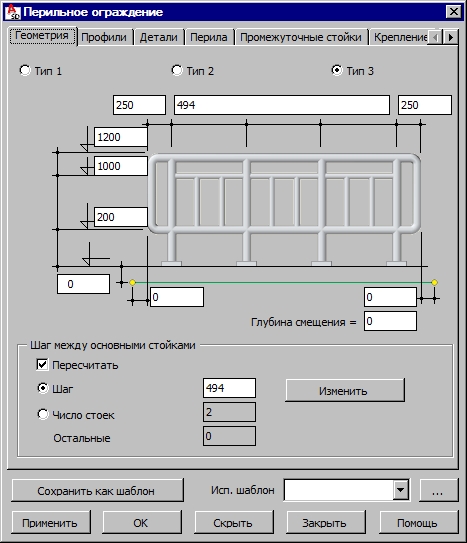

Остальные размеры перильного ограждения могут быть заданы в диалоговом окне на рис. ниже (представлен как пример перильного ограждения типа 1).

В нижней части закладке находится опция Пересчитать для шага основных стоек, пересчёт основывается на одном из заданных значений: шага стоек или их количества. При нажатии на кнопку Изменить пересчитывается шаг стоек.

После определения геометрических характеристик перильного ограждения можно переходить на закладку Профили.
