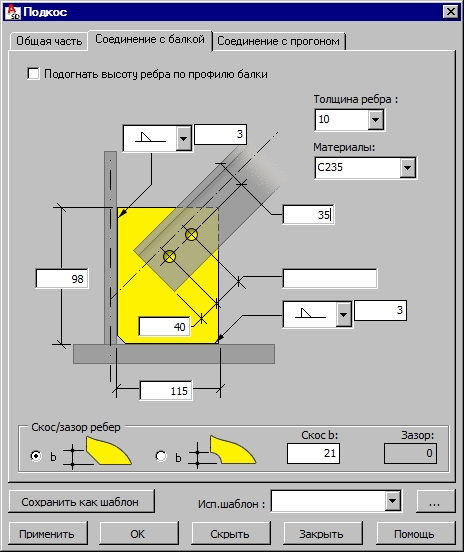

После определения геометрических характеристик подкоса можно переходить на закладку Соединение с балкой.
В верхней части диалогового окна находится опция Подогнать высоту ребра по профилю балки; если она включена, для промежутка между полками профиля составной балки будет подобрано ребро жёсткости.
Соединение подкоса с составной балкой принимает форму ребра жёсткости, приваренного к балке (по всей высоте балки или только по её отдельной части), и связь присоединяется к этому ребру жёсткости. Для создания этого подкоса указывают следующие параметры:
- толщину ребра жёсткости
- Материалы
- размеры ребра (его высоту и ширину)
- размер скоса ребра
- параметры болтов и отверстий для них:
- расстояние от конца элемента подкоса до первого крепёжного элемента (размер А на рисунке ниже)
- расстояние между крепёжными деталями (размер В на рисунке ниже)
- расстояние между линией крепления и кромкой профиля связи (размер С на рисунке ниже)
- толщина сварных швов.
