Подкос. Общая часть

Макрос используется для создания связи между составной балкой и прогоном, расположенном на ней. Подкос – это наклонный элемент, используемый для защиты нижнего пояса составной балки от прогиба (а, следовательно, для защиты всей балки от бокового прогиба).

Диалоговое окно Подкос доступно:

• в меню: Сталь >Типовые конструкции > Подкос;
• из ленты: ASD - Модель > Типовые конструкции > Подкос;
• на панели инструментов: Типовые конструкции > Подкос .

В области рисования выбирают ригель и опирающийся на него прогон.

Прим.: В то время, как подбираются составная балка и прогон, программа проверяет, если выбранные профили удовлетворяют требованиям конструкции подкосов. Здесь следует добавить, что:

• ригель может быть любого двутаврового сечения или составной балкой;
• прогон может быть двутавром или швеллером любого сечения.

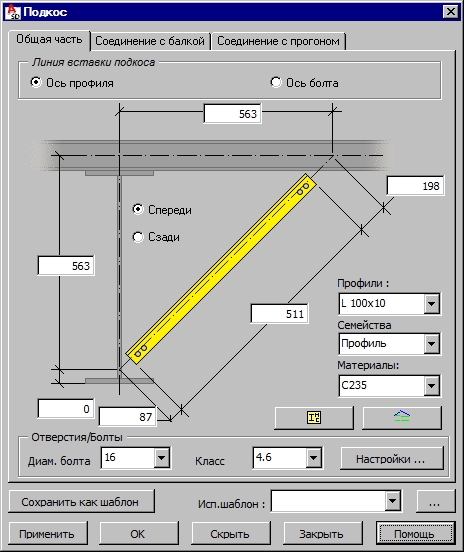

Диалоговое окно Подкос состоит из трех закладок: Общая часть, Соединения с балкой, Соединение с прогоном. На закладке Общая часть создаются параметры поддерживающего элемента (это угол, выбираемый из базы данных). Две остальные закладки позволяют создавать параметры соединения связи с составной балкой и прогоном.

Линию вставки подкоса определяют:

• Ось профиля – если выбрана эта опция, то профиль подкоса будет вставлен на оси тяжести;
• Ось болта – профиль вставляется вдоль линии, соединяющей оси отверстий крепёжных деталей.

В центральной части диалогового окна расположены опции для определения параметров подкоса:

• профили;
• семейства;
• материалы;
• размеры подкоса (вертикальный и горизонтальный размеры треугольника, который создаёт подкос, длина его, расстояние между профилем и нижней вершиной угла треугольника и т.д.);
• кроме того, доступны опции (передняя, задняя), которые дают возможность выбрать, на какой стороне относительно плоскости связей будет расположен профиль.

Профили, содержащиеся в списке выбора типов профилей, создаются в диалоговом окне Список профилей. Чтобы добавить профиль к списку доступных, нажимают на кнопку . При этом открывается диалоговое окно Список профилей, где можно взять нужный профиль.

Семейства профилей, которые доступны в списке выбора, создаются в диалоговом окне Диспетчер семейств. Чтобы добавить семейство в список доступных, нажимают на кнопку . При этом открывается диалоговое окно Диспетчер семейств, откуда можно взять нужное семейство.

В поле Отверстия/болты задают диаметр и класс болта (это не применяется к болтам при соединении с прогоном). Нажмите кнопку "Настройки", чтобы открыть диалоговое окно Параметры болта.

После создания геометрии подкоса, определяют метод его соединения с составной балкой и прогоном.
