Параметры

При выборе пункта Параметры в диалоговом окне Формирование отчета становятся доступными такие опции.

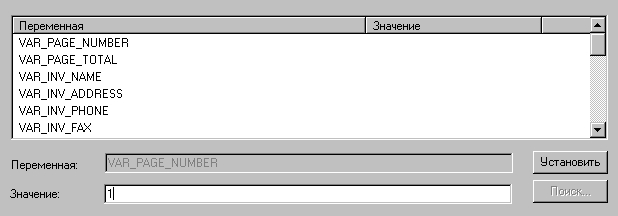

Данное диалоговое окно содержит все переменные, определённые в системе, и их имена.

Прим.: Настройка значения переменной и её последующие изменения должны быть подтверждены нажатием на кнопку Установить.

Переменные используются для формирования заголовка и нижнего колонтитула.

VAR_PAGE_NUMBER – переменная, позволяющая назначить текущую страницу печати. VAR_PAGE_TOTAL - текст предшествует переменной, показывающей общее число страниц (например, Страница 1, Страница 2 и т.д.).

VAR_PAGE_TOTAL – значение этой переменной указывает общее количество страниц печати. Текст, предписанный ей, может быть представлен впереди номера текущей печатаемой страницы, если используется переменная VAR_PAGE_NUMBER.

VAR_DATE, VAR_TIME – этим переменным может быть предписан любой текст и комбинация ключевых слов, представленных ниже (это даёт возможность печати текущей даты/времени на распечатке); допустимые форматы включают:

%A - полное название дня недели (понедельник);

%a - сокращённое название дня недели (пн);

%B - полное название месяца (январь);

%b - сокращённое название месяца (янв);

%c - стандартное представление даты и времени;

%d - день месяца (01-31);

%H - время (24-часовой формат) (00-23);

%I - время (12-часовой формат) (01-12);

%j - день года (001-366);

%M - минута (00-59);

%M - месяц (01-12);

%M - местный эквивалент английской аббревиатуры AM / PM;

%S - второй (00-59);

%U - номер недели года (первый день воскресенье) (00-53);

%W - номер недели года (первый день понедельник) (00-53);

%w - день недели (0-6, воскресенье обозначено как 0);

%X - стандартное представление времени;

%x - стандартное представление даты;

%Y - год и столетие;

%y - год, указанный без столетия (00-99);

%Z - название временного отрезка;

%% - знак процента;

Стандартное представление даты, следующая строка переменных:%a%b%d%Y;

Для стандартного представления времени используется строка переменных %H:%M:%S;

Стандартное представление даты и времени отображает строка переменных %a%b%d%H:%M:%S%Y.

Остальные переменные, перечисленные ниже, не содержат никаких других значений, кроме текстов, предписанных им пользователем. Их имена служат только для удобной классификации при форматировании.

В программе Autodesk AutoCAD Structural Detailing - Reinforcement доступны следующие переменные, связанные с печатью:

VAR_INV_NAME – имя инвестора;

VAR_INV_ADDRESS – адресс инвестора;

VAR_INV_PHONE – телефон инвестора;

VAR_INV_FAX – факс инвестора;

VAR_INV_EMAIL – электронный адрес инвестора;

VAR_OFF_NAME – название проектной организации;

VAR_OFF_ADDRESS – адрес проектной организации;

VAR_OFF_PHONE – телефон проектной организации;

VAR_OFF_FAX – факс проектной организации;

VAR_OFF_EMAIL - электронный адрес проектной организации;

VAR_SCALE - масштаб чертежа;

VAR_DRAW_NAME – название чертежа

VAR_FILE – название DWG файла, содержащего чертежи

VAR_DESIGNER – проектировщик;

VAR_VERIF – проверка;

VAR_PROJ_NAME, VAR_PROJ_NUM;

VAR_REV_NAME, VAR_REV_NUM;

VAR_LOGO – путь файла *.bmp.

Эти переменные можно также вставлять при создании пользовательских распечаток. При вставке такой компоновки программа автоматически пополняет список переменных за счет значений, помещенных в диспетчер печати таблицы.

Кроме того, в программе Autodesk AutoCAD Structural Detailing - Steel могут быть использованы следующие переменные, связанные с распечаткой:

VAR_POS – имя позиции;

VAR_SCALE - масштаб чертежа;

VAR_PART - имя детали;

VAR_MATERIAL – материал детали;

VAR_LENGTH – длина детали;

VAR_WEIGHT – вес детали;

VAR_PAINTAREA – площадь окраски;

VAR_QUANTITY – количество элементов данной позиции в проекте.
