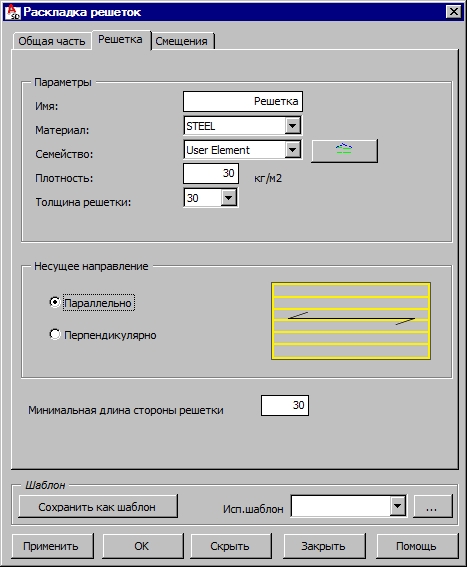

После перехода на закладку Решетка на экране появляется диалоговое окно, показанное на рисунке ниже.
Определите решетку с помощью следующих параметров:
- Имя
- Материал
- Семейство.
- Плотность
- толщина решетки.
Семейства, доступные в списке подбора, определяются в диалоговом окне Диспетчер семейств. Чтобы добавить семейство в список доступных, нажимают на кнопку
. При этом открывается диалоговое окно Диспетчер семейств, где можно взять нужное семейство.
Ниже находится поле Несущее направление, в котором задается главное направление стальных решеток. Возможны два способа задания:
- несущее направление параллельно направлению раскладки, созданной пользователем;
- несущее направление перпендикулярно направлению раскладки, созданной пользователем.
В нижней части диалогового окна имеется опция Минимальная длина стороны решетки. Это дополнительный параметр для задания минимальной длины стороны нестандартной стальной решетки, используемой при раскладке. Например, если:
- минимальная длина стороны равна 45 мм, это значит, что решетка, чья длина одной стороны равна 45 мм будет создана в модели
- минимальная длина стороны равна 0 мм, это значит, что нет ограничений при создании плит, и может быть создана любая, даже самая маленькая решетка (т.е. такая, длина которой равна 1 мм),
