Опция даёт возможность добавления либо удаления семейства в проект, а также изменения свойств семейства.
Диалоговое окно Диспетчер семейств доступно:
- в меню: Сталь > Диспетчер семейств;
- из ленты: ASD - Модель > Инструменты > Диспетчер семейств;
- на панели инструментов: Главная > Диспетчер семейств
; - командная строка: RBCS_FAMILY.
Основные правила при создании и изменении семейств в програме Autodesk AutoCAD Structural Detailing
- семейство является атрибутом, который может быть присвоен профилю, гнутому профилю, пластине или пользовательской детали, создаваемым в конструктивной схеме; таким образом, оно является инструментом, который облегчает управление деталями конструктивной схемы;
- главная цель создания семейств состоит в том, чтобы собрать элементы конструкции в определённые наборы и организовать их таким образом, чтобы они были распознаваемы в ходе фильтрации, позиционирования и т.д.;
- в проекте может быть создано любое количество семейств; набор семейств может быть сохранен в шаблоне проекта (в файле DWT) или стать предметом обмена между проектами при применении функций программы AutoCAD;
- семейство может быть назначено каждой из конструктивных деталей (профилю, гнутому профилю, пластине или пользовательской детали) во время создания этого конструктивного элемента (диалоговые окна содержат списки, позволяющие выполнять отбор семейства) или может быть предписано после создания перечисленных конструктивных элементов как свойство этого элемента конструкции.
Прим.: Семейство может быть назначено только одиночной детали (под группой сборок понимают семейство одной детали).

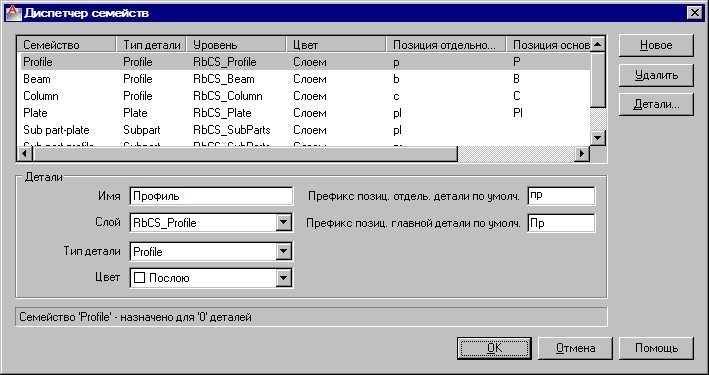

В диалоговом окне Диспетчер семейств определяют следующие параметры семейств:
- Имя – поле, которое позволяет ввести имя, идентифицирующее семейство; имя семейства не может повторяться в проекте;
- Слой - это слой по умолчанию, на котором элементы семейства элементов будут позиционироваться во время определения; связь семейства и слоя не является постоянным: после определения элемент переносится в другой слой без потери атрибутов семейства;
- Тип детали – назначает тип элемента конструкции, для которого будет определена группа; семейство может быть определено для профилей (включая гнутые профили), пластины или под-детали;?здесь следует подчеркнуть, что семейство, определённое для профилей, не может быть назначено пластинам (и наоборот); под-детали, созданные автоматически во время операций, таких, как определение соединения, приписываются к семейству по умолчанию (это зависит от опции, выбранной в Настройках);
- Цвет – указывается цвет, в который будут окрашены все элементы, входящие в состав данного семейства;
- Префикс позиции одиночной детали по умолчанию – поле, позволяющее ввести префикс (текст), который может быть использован во время автоматического позиционирования одиночных деталей определяемого семейства;
- Префикс позиции главной детали по умолчанию – поле, которое позволяет ввести префикс (текст), который может быть использован во время автоматического позиционирования главных деталей определяемого семейства;
Созданные семейства доступны в:
- соответствующих списках выбора, предусмотренных в диалоговых окнах Профили, Гнутые профили и Пластина;
- в свойствах профиля или пластины (семейства могут быть изменены в диалоговых окнах Свойства или Инспектор объектов).
Правая часть диалогового окна содержит следующие кнопки.
- Новый – добавляется новое семейство к списку уже имеющихся. Добавленному семейству присваивается наименование по умолчанию (пользователь может изменять наименование созданного семейства). Все свойства принимаются (наследуются) от семейства, только что выделенного в списке существующих семейств (если ни одно из семейств не выделено, то свойства принимаются (наследуются) от первого семейства в списке).
- Удалить – удаляется семейство, выбранное (выделенное) в списке существующих семейств. Здесь следует добавить, что все конструктивные элементы, которые были приписаны к удалённому семейству, остаются в конструктивной схеме без назначенного семейства.
- Подробности – на экране отображается (или скрывается) нижняя часть диалогового окна, предусмотренного под списком существующих семейств. Опции, расположенные в этой части диалогового окна, позволяют определять параметры для выбранного семейства или выбранных семейств. Когда выбрано несколько семейств, то свойства являются одинаковыми для всех выбранных семейств.
