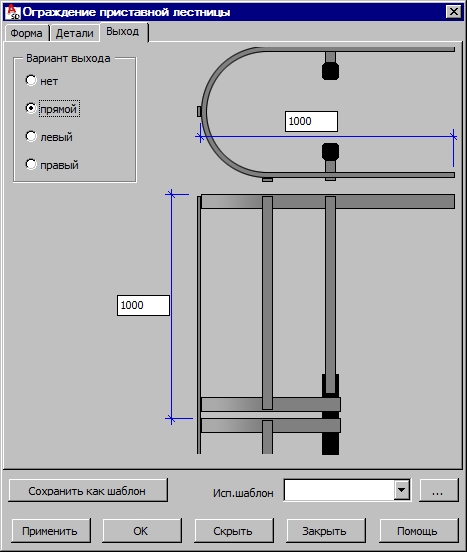

Опции в закладке Выход используются для создания параметров выхода в верхней части ограждения.
В верхнем левом углу имеются следующие типы выходов для ограждения.
- Нет – выход в верхней частине создаётся, а ограждение заканчивается стандартным обручем.

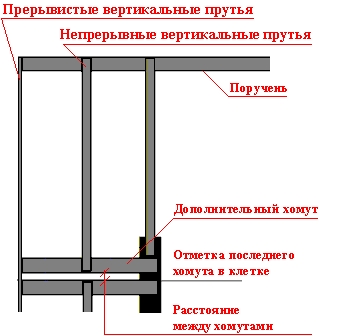

- Прямой – в верхней части ограждения создаётся такой выход, который показан на рисунке ниже
Для создания выхода придерживаются следующих правил.
- Над самым высоким обручем ограждения генерируются два дополнительных элемента: дополнительный обруч (той же формы, что и в ограждении) и поручень.
- Новые элементы поддерживаются тремя вертикальнми стержнями, соединенными со стержнями приставной лестницы.
- Дополнительные вертикальные стержни создаются в тех местах, где и вертикальные стержни ограждения (эти дополнительные стержни могут быть или непрерывными, или прерываться).
- Детали соединения вертикальных стержней и поручней точно такие же, как для соединения вертикальных стержней и обручей ограждения;
- Поручени изготавваются из швеллера.
- Ширина выхода равна диаметру ограждения.
- Расстояние между последним обручем лестницы и дополнительным равно одному дюйму.
- Размеры выхода определяются в диалоговом окне, для чего вводят два параметра: высоту перил и длину поручня.

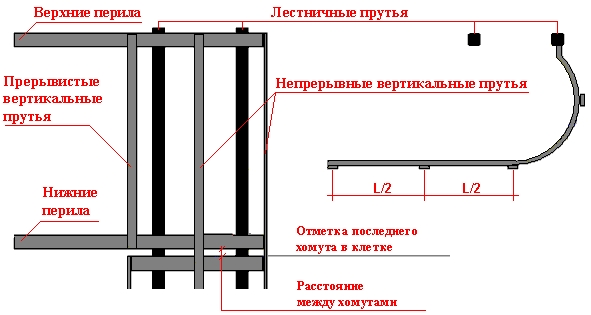

- Левый – выход создаётся в верхней части ограждения как показано на рисунке ниже.
Для создания выхода придерживаются следующих правил.
- Выход состоит из верхнего и нижнего поручней (профили непрерывные, того же типа, что и обруч).
- Последний обруч ограждения расположен на уровне, который позволяет установку выхода над ним.
- Поручни присоединяются к стержням лестницы таким же образом, как обручи ограждения; форма обруча около лестницы зависит от формы обруча ограждения.
- Дополнительные вертикальные стержни сплошные или прерывистые (см. рис.).
- Детали соединения вертикальных стержней и поручней точно такие же, как для соединения вертикальных стержней и обручей ограждения.
- Расстояние между последним обручем лестницы и дополнительным равно одному дюйму.
- Размеры выхода определяются в диалоговом окне, для чего вводят два параметра: высоту перил и длину поручня.
- Правый – выход в верхней части ограждения создаётся так же, как и выход – левый (симметрическое отражение выхода - левый).
Внизу диалогового окна находится поле выбора Исп. шаблон, которое содержит шаблоны (схемы) ограждений, созданные пользователем. После создания геометрии ограждения и параметров его составляющих можно эти данные сохранить, напечатав имя в поле Используемые шаблоны и нажав на кнопку Сохранить как шаблон. В дальнейшем при создании ограждения после выбора имени сохранённого шаблона все параметры в диалоговом окне будут такими же, какими они были сохранены в шаблоне.
Внизу диалогового окна расположены следующие кнопки:
- Применить – созданное ограждение появляется на экране без закрытия диалогового окна Ограждение; это позволяет проверить, было ли ограждение создано правильно;
- OK – ограждение создаётся, а диалоговое окно закрывается.
- Скрыть – диалоговое окно исчезает с экрана; чтобы восстановить его на экране, нажимают на клавиатуре на клавишу Esc;
- Закрыть – диалоговое окно закрывается, а ограждение не создаётся.
